大功率变压器为何倾向使用扁铜线而非圆铜线呢？

在电力传输和分配系统中，变压器作为核心设备，其性能直接关系到整个电网的效率和稳定性。近年来，随着电力需求的不断增长和能源效率标准的提高，大功率变压器的设计优化成为行业关注的焦点。一个显著的趋势是，越来越多的大功率变压器开始采用扁铜线而非传统的圆铜线作为绕组材料。这一设计选择背后蕴含着深刻的工程考量和物理原理。本文将深入探讨扁铜线在大功率变压器中的优势，分析其如何提升变压器性能，并解释相关的技术细节，帮助读者全面理解这一技术选择的合理性。

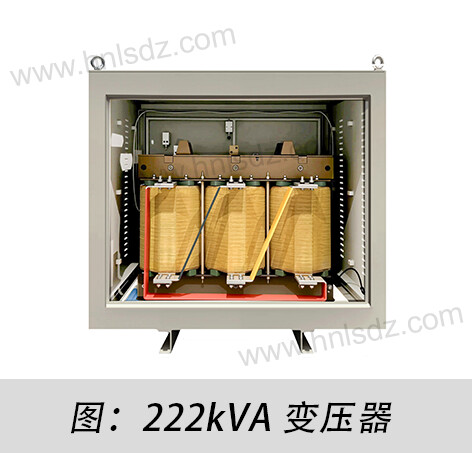

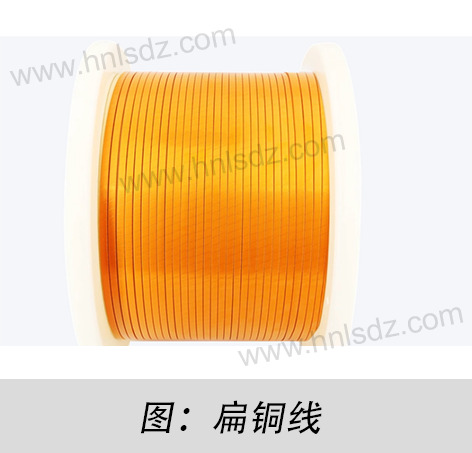

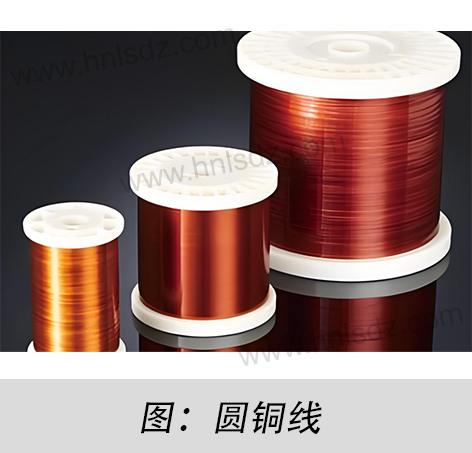

1.扁铜线与圆铜线的基本区别

在深入探讨大功率变压器中扁铜线的优势之前，我们首先需要了解扁铜线与圆铜线的基本区别。这两种导体在几何形状上的差异导致了它们在电气性能、热性能和机械性能上的显著不同。

几何特性对比：

●几何形状对比

从几何角度看，扁铜线的矩形截面使其在绕组中能够 实现更高的空间利用率（space utilization）。当导体紧密排列时，扁铜线之间的空隙明显小于圆铜线，这使得在相同窗口面积下可以容纳更多的导电材料。这一特性直接转化为两个关键优势：更高的电流承载能力和更紧凑的变压器设计。

●材料效率对比

材料效率方面，扁铜线的填充因子（fill factor） 通常可以达到90%以上，而圆铜线即使在最理想的六角紧密排列下，理论最大填充因子也只有约78%。这意味着使用扁铜线可以在相同空间内多容纳约15%的导电材料，显著提高了绕组的电流密度（current density）容量。

趋肤效应（skin effect）是高频电流在导体中分 布不均匀的现象，电流倾向于集中在导体表面流动。扁铜线由于其几何特性，可以更有效地控制趋肤效应的影响。通过适当设计扁铜线的宽厚比，工程师可以优化电流分布，减少由趋肤效应引起的额外损耗。相比之下，圆铜线在这一方面的控制手段较为有限。

2.提升空间利用率和功率密度

大功率变压器设计中，空间利用率和功率密度是两个至关重要的考量因素。扁铜线在这方面的优势尤为突出，使其成为大功率应用的理想选择。

●空间利用率

扁铜线提升空间利用率的核心机制在于其几何形状的可适配性。变压器绕组空间通常是矩形或圆形的窗口， 扁铜线的矩形截面可以更紧密地填充这些空间。具体而言，当多层扁铜线并排绕制时，它们能够像"砖块"一样整齐排列，几乎不留无效空隙。相比之下，圆铜线无论如何排列，相邻导线之间都会形成三角形的空隙区域，这些区域无法承载电流，却占据了宝贵的绕组空间。

●热性能能力

热性能方面，扁铜线也展现出独特优势。由于其更大的表面积与体积比，扁铜线在相同电流下具有更好的散热能力。热量的传递遵循傅里叶定律：

q = -k∇T

其中q是热流密度

k是材料导热系数

∇T是温度梯度。

扁铜线更大的表面积提供了更多的散热路径，使得热量能够更有效地从导体内部传递到周围绝缘介质中。这一特性使得扁铜线绕组能够在更高电流密度下工作而不过热，进一步提升了变压器的功率密度潜力。

实际工程中，采用扁铜线的大功率变压器通常可以实现比圆铜线设计高10-15%的功率密度，同时保持相同或更低的温升水平。这一优势直接转化为设备的小型化和材料成本的节约，特别是在铜价高企的市场环境下，经济效益更为显著。

3.降低损耗与提高效率

变压器能效是电力系统整体效率的关键因素，而绕组损耗（winding loss）在变压器总损耗中占有很大比重。扁铜线通过多种机制有效降低这些损耗，从而提升变压器的整体效率。

●劣电阻损耗降低，效率提升

电阻损耗的降低源于扁铜线更高的填充因子。在相同窗口面积下，扁铜线可以提供更大的有效导电截面积，根据电阻公式：

R = ρL/A

其中R为电阻

ρ为铜的电阻率

L为导体长度

A为截面积

更大的A意味着更低的直流电阻（DC resistance），从而直接降低了I²R损耗。对于大功率变压器，这种电阻损耗的减少可能意味着每年数千千瓦时电能的节约。

●趋肤和邻近效应的控制

趋肤效应和邻近效应（proximity effect）是交流系统中额外的损耗来源。趋肤深度（skin depth）δ由下式给出：

δ = √(ρ/πfμ)

其中f为频率

μ为磁导率。

在50/60Hz工频下，铜的趋肤深度约为9-10mm。对于超过这一尺寸的导体，电流将不均匀分布，导致有效电阻增加。

扁铜线通过其几何特性可以更好地控制这些效应。工程师可以通过设计扁铜线的厚度不超过两倍趋肤深度（通常为15-20mm）来优化交流电阻。同时，将大截面导体分割为多个并联的较薄扁线（称为换位导线或罗贝尔线）可以进一步均化电流分布。这种设计在圆铜线中难以实现，因为多根圆线的排列会引入更多空隙，降低填充因子。

●涡流损耗降低

涡流损耗（eddy current loss）是另一重要考量。扁铜线可以通过精确控制导体尺寸和采用适当的换位技术来最小化这些损耗。例如，在大型电力变压器中，常采用连续换位导线，由多根绝缘扁铜线规律性换位组成，有效抵消磁场不均匀性带来的环流。

实测数据表明，采用优化设计的扁铜线绕组，可以将大功率变压器的负载损耗（load loss）降低5-10%。考虑到变压器的使用寿命可能长达30年以上，这些效率提升将带来可观的能源节约和碳排放减少，符合全球范围内日益严格的能效标准，如IEC 60076-20和IEEE C57.12.00。

4.机械强度与可靠性优势

大功率变压器在运行过程中需要承受各种机械应力，包括电磁力、热胀冷缩和可能的短路冲击。扁铜线在这些机械性能方面相比圆铜线展现出显著优势，从而提高了变压器的整体可靠性。

●绝机械强度

电磁力抵抗能力是扁铜线的突出优势。当变压器负载电流增大时，绕组中的导体将受到显著的洛伦兹力，这种力在短路情况下可能达到正常值的数十倍。洛伦兹力大小由下式决定：

F = BIL

其中B为磁感应强度

I为电流

L为导体长度。

扁铜线由于其宽而平的形状，在径向和轴向都能提供更好的支撑结构。特别是在径向，扁铜线的宽面可以紧贴绝缘纸筒或撑条，形成更稳固的力学支撑系统。相比之下，圆铜线与支撑结构的接触为线接触，在相同电磁力下会产生更高的局部压强，增加绝缘损伤的风险。

●热机械应力

热机械应力管理方面，扁铜线也更为优越。变压器在负载变化时会经历温度波动，铜导体的热膨胀系数约为17×10⁻⁶/℃。扁铜线的矩形截面使其在热膨胀时能够保持更均匀的应力分布，减少局部应力集中。而多根圆铜线在热膨胀时可能产生不均匀的位移，长期累积可能导致绝缘磨损或局部变形。

短路耐受能力是变压器可靠性的关键指标。国际标准如IEC 60076-5对变压器的短路承受能力有严格要求。扁铜线绕组由于其整体性更强，在短路电磁力作用下位移更小，能够更好地维持绝缘结构的完整性。实际测试表明，采用扁铜线绕组的变压器通常能够承受更多次的短路冲击而不发生变形或损坏。

长期可靠性数据支持扁铜线的优势。多项行业研究表明，采用扁铜线的大功率变压器在20年运行期内的绕组相关故障率比圆铜线设计低30-40%。这种可靠性提升对于关键电力设施尤为重要，因为变压器故障可能导致昂贵的停电损失和维修费用。

5.制造工艺与经济性考量

虽然扁铜线在大功率变压器中具有诸多技术优势，但其制造和应用也面临特定的工艺挑战和成本考量。全面理解这些因素对于变压器的优化设计至关重要。

●制造工艺

制造工艺差异方面，扁铜线绕组的加工确实比圆铜线更为复杂。扁铜线需要精确的弯曲和成型设备，特别是在绕制大直径线圈时，需要特别注意防止导体的扭曲和绝缘损伤。现代数控绕线机（CNC winding machines）通过精密的张力控制和路径规划，已经能够高效地处理扁铜线绕组。这些设备的初始投资虽高，但可以通过提高生产效率和产品质量来回收成本。

绝缘处理是另一关键工艺。扁铜线的边缘需要特别的绝缘加强，因为电场在这些位置更为集中。常用的方法包括：

•边缘倒角处理（edge rounding）减少电场集中

•额外绝缘层（如Nomex纸）包裹

•特殊浸渍工艺确保绝缘漆完全覆盖

这些工艺增加了制造成本，但显著提高了产品的长期可靠性。

●全生命周期分析

经济性分析需要全生命周期考量。虽然扁铜线的初始材料成本可能比圆铜线高5-10%，但其带来的综合效益往往远超这一差异：

从全生命周期成本（LCC）分析来看，大功率变压器采用扁铜线通常能在5-8年内收回初始成本差异，而在剩余寿命期内产生可观的净收益。这一经济性优势在电价较高或运行时间长的应用中更为明显。

标准化与供应链方面，国际标准如IEC 60317和ASTM B1/B3对扁铜线的规格有明确定义，全球供应链也已相当成熟。主要铜材供应商都能提供符合标准的不同尺寸和绝缘等级的扁铜线，确保了材料的可获得性和质量一致性。

6.国际标准与环境考量

大功率变压器采用扁铜线的趋势也与全球范围内的标准演进和环保要求密切相关。了解这些国际标准和环境因素对于变压器制造商和用户都至关重要。

●国际标准考量

国际标准体系对变压器绕组导体的要求主要体现在以下几个方面：

•IEC 60076系列（电力变压器）

•IEEE C57.12.00（变压器通用要求）

•EN 50588（干式电力变压器）

•GB/T 1094（中国电力变压器标准）

这些标准虽然不强制规定导体形状，但对效率、温升、短路能力等性能参数的要求，使得扁铜线成为满足高标准要求的自然选择。例如，IEC 60076-20对变压器能效等级的规定，促使制造商采用扁铜线等高效设计来达到最高能效级别（如IE4）。

环保法规如欧盟的RoHS和REACH对变压器材料提出了限制有害物质的要求。扁铜线通常使用环保型绝缘漆，如水性漆或高固体分漆，符合这些法规要求。同时，扁铜线设计的变压器由于效率更高，在使用阶段可以减少碳排放，有助于用户实现可持续发展目标。

●回收利用对比

回收利用方面，扁铜线变压器报废后的铜回收更为简便。扁铜线绕组通常可以更完整地拆解，铜材的回收率和纯度更高。根据国际铜业协会的数据，扁铜线绕组的铜回收率可达98%以上，而圆铜线绕组由于绝缘更难完全清除，回收率通常为95-97%。

●未来变化趋势

碳中和目标推动下，全球电力行业正加速向高效设备转型。世界银行集团的"Transformers Energy Performance"项目数据显示，采用高效设计（如扁铜线绕组）的变压器可以在全生命周期内减少15-20%的二氧化碳排放。这一环境效益使得扁铜线技术获得了更多政策支持和市场认可。

结论

大功率变压器采用扁铜线而非圆铜线是基于多方面技术优势的理性选择。扁铜线凭借其出色的空间利用率、更高的功率密度、更低的能量损耗、优异的机械强度和长期可靠性，在现代电力变压器设计中确立了主导地位。随着全球能效标准的不断提高和电力行业对可持续发展需求的增长，扁铜线技术将继续推动变压器行业向更高效、更紧凑、更可靠的方向发展。这一技术选择不仅符合当前国际电工标准的要求，更能为用户带来显著的全生命周期经济效益，是平衡性能、成本与环保要求的理想解决方案。未来，随着材料科学和制造工艺的进步，扁铜线在变压器中的应用潜力还将得到进一步拓展。
