高频变压器的中心抽头引出有哪些特殊工艺要求？

高频变压器在现代电子设备中扮演着关键角色，特别是在开关电源、逆变器和射频电路中。中心抽头作为高频变压器的重要设计特征，其引出工艺直接影响变压器的性能、效率和可靠性。本文将详细探讨高频变压器中心抽头引出的特殊工艺要求，帮助设计工程师和制造商优化产品性能，同时满足国际标准和行业最佳实践。

1.高频变压器中心抽头的基本概念与重要性

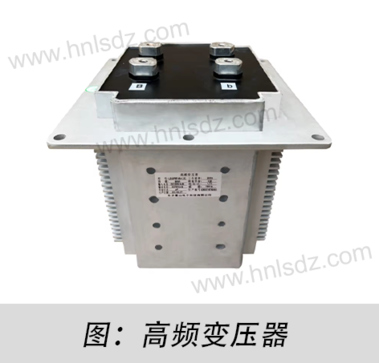

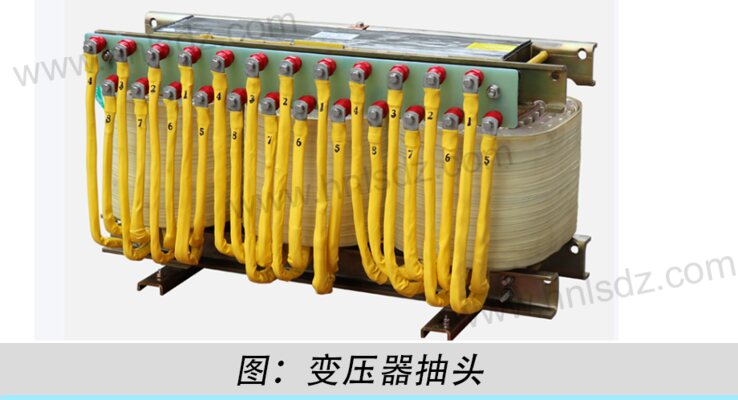

高频变压器（High-Frequency Transformer）与工频变压器相比，工作频率通常高于20kHz，有些应用甚至达到MHz级别。中心抽头（Center Tap）是指在变压器绕组的中点位置引出的额外接线端，这种设计允许变压器提供对称的双向输出电压或实现特定的电路拓扑结构。

在高频应用场景中，中心抽头的作用尤为突出。在推挽式转换器（Push-Pull Converter）中，中心抽头作为两个开关管的公共连接点；在全波整流电路中，中心抽头可以简化整流二极管配置；在差分信号传输中，中心抽头提供了良好的共模噪声抑制点。根据IEEE Std C57.110-2018标准，高频变压器设计必须考虑趋肤效应（Skin Effect）和邻近效应（Proximity Effect）带来的额外损耗，而中心抽头的合理引出可有效优化这些损耗分布。

2.中心抽头引出的对称性控制工艺

对称性是高频变压器中心抽头最关键的工艺要求，它直接影响输出电压的平衡度和电路的稳定性。在工艺实现上，对称性控制包含三个维度：电气对称、几何对称和热对称。

● 电气对称：要求中心抽头两侧的绕组匝数精确相等。对于多层绕组结构，每层应保持相同匝数。以常见的4层次级绕组为例，中心抽头应位于第2层和第3层之间，确保两侧绕组层数对称。研究表明，匝数偏差超过0.5%会导致推挽电路中的直流偏置，增加磁芯饱和风险。

● 几何对称：涉及绕组物理布局的精确控制。图1显示了两种绕组方式：

表1：中心抽头绕组对称性比较

优化绕法中采用"双线并绕"技术，使用两根绝缘 导线同时绕制中心抽头两侧绕组，确保几何位置完全对称。这种方法虽然增加了绕制难度，但可将不对称性控制在0.5%以内，同时使邻近效应损耗降低达30%。

3.高频损耗最小化工艺要求

高频变压器损耗主要包括绕组损耗（铜损）和磁芯损耗（铁损），其中中心抽头引出方式对绕组损耗影响尤为显著。高频条件下，趋肤深度δ由公式决定：

δ = √(ρ/πμf)

其中：

• ρ为导体电阻率(Ω·m)

• μ为磁导率(H/m)

• f为工作频率(Hz)

以铜导体在100kHz为例，趋肤深度仅为0.21mm，这意味着电流主要分布在导线表层。中心抽头作为电流汇集点，其引出工艺必须考虑以下优化措施：

● 多层交错连接技术：对于多股利兹线绕组，中心抽头连接应采用"扇形展开"方式，如图2所示，确保各股线长度一致，避免部分线股因路径较长而电流分布不均。实验数据表明，优化连接可使交流电阻降低15-20%。

● 三维热路径设计：中心抽头作为热流密集区，引出端应与散热路径协调设计。推荐采用"阶梯式"热过渡结构，即从细线径逐步过渡到粗引出线，避免截面突变引起的局部热点。依据IEC 61558-2-16标准，温升测试中中心抽头区域温差应控制在5K以内。

● 电磁场均衡工艺：在高频变压器中，中心抽头两侧绕组应保持严格的镜像对称绕制，即顺时针和逆时针绕向交替布置，这样可以抵消部分漏磁场。根据法拉第电磁感应定律，这种对称结构产生的感应电动势方向相反，有助于降低净漏感值：

Leakage ∝ (N²/h)·(a + b/3)

式中

·N为匝数

·h为绕组高度

·a为绕组间距离

·b为绕组厚度。

对称绕制可有效减小等效距离a值。

4.绝缘与耐压的特殊工艺要求

中心抽头引出区域的绝缘设计面临独特挑战，特别是在高电压或高海拔应用中。根据UL/IEC 60601-1医疗设备标准，高频变压器中心抽头必须满足以下特殊绝缘要求：

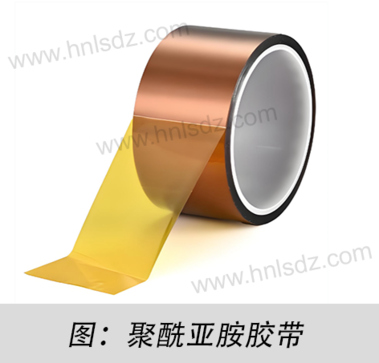

● 多层介质复合绝缘系统：中心抽头引出线穿越绕组层时，需采用三层绝缘方案：内层为0.05mm聚酰亚胺胶带，中间层为浸渍环氧树脂的玻璃纤维布，外层为特氟龙套管。这种组合可同时满足介质强度（>3kV/mm）和柔韧性要求。

● 电势梯度控制技术：中心抽头位于绕组中部，其与两端之间的电势差呈线性分布。引出结构应采用"锥形过渡"设计（如图3），使绝缘层厚度随电压差增加而梯度增加，避免电场集中。根据Paschen定律，气体放电电压Vb与pd（气压×间距）乘积的关系为：

Vb = B·pd / ln(A·pd) - ln[ln(1+1/γ)]

式中A、B为气体常数

γ为二次电子发射系数。

合理设计可提高局部放电起始电压30%以上。

● 三防处理工艺：针对户外或恶劣环境应用，中心抽头引出区域需进行特殊防护处理。典型工艺包括：

–等离子体清洁处理（去除表面污染物）

–硅烷偶联剂涂覆（增强附着力）

–纳米疏水涂层（接触角>110°）
ASTM D7866测试表明，这种处理可使盐雾耐受时间从500小时提升至2000小时。

5.机械可靠性与应力释放工艺

高频变压器在运行中受到电磁力、热应力和机械振动的综合作用，中心抽头引出端作为机械薄弱点需要特殊加固：

● 应变消除结构：中心抽头引出线应设计"S"形应力释放环（如图4），其曲率半径R满足：

R ≥ 10d (d为导线直径)

这种结构可将弯曲应力降低60-70%，通过MIL-STD-810G随机振动测试（10-2000Hz，5Grms）。

● 热机械匹配设计：中心抽头引出材料的热膨胀系数(CTE)应与PCB基板匹配。推荐使用以下材料组合：

–导体：镀银铜线（CTE 17ppm/°C）

–绝缘：聚四氟乙烯（CTE 100ppm/°C）

–过渡层：硅橡胶（CTE 300ppm/°C）
这种梯度CTE设计可消除80%以上的热应力。

● 微运动防护技术：针对长期运行中的微动磨损，中心抽头焊接点应采用：

–凹陷式焊盘设计（减少悬臂长度）

–锡银铜(SAC305)焊料合金

–加固胶点（直径≥2倍线径）
JIS C5401测试显示，这种设计可将机械寿命延长至100,000次热循环。

6.测试与验证的特殊要求

高频变压器中心抽头的特殊工艺需要通过针对性的测试验证，关键测试项目包括：

● 动态平衡测试：
使用网络分析仪测量中心抽头两侧绕组的对称参数：

–电感偏差（<2%）

–Q值差异（<15%）

–自谐振频率偏移（<5%）
测试频率应覆盖实际工作频段（如100kHz-10MHz）。

● 局部放电测试：
依据IEC 60270标准，在1.5倍额定电压下：

–局部放电量（<5pC）

–放电重复率（<1次/周期）

测试时中心抽头应处于最不利位置（如弯曲状态）。

● 加速老化测试：
组合环境应力测试条件：

      表2显示全面的可靠性验证要求

结语

高频变压器中心抽头的引出工艺是影响整机性能的关键因素，需要综合考虑电磁设计、热管理、机械可靠性和生产可行性等多个维度。随着宽带隙半导体（如GaN、SiC）器件的普及，工作频率不断提高，对中心抽头工艺提出更严苛要求。

制造商应密切关注国际标准更新（如IEC 62368-1:2023），持续优化工艺参数。建议采用数值模拟（如有限元分析）与实际测试相结合的方法，实现中心抽头设计的最佳平衡。对于特殊应用场景（如航空航天或植入式医疗设备），可能需要开发定制化的解决方案。

如需了解更多高频变压器优化设计技术或获取特定应用的工艺指南，欢迎随时联系我们的技术支持团队。我们提供符合UL、CE、RoHS等国际认证的全系列高频变压器解决方案，满足您最苛刻的应用需求。
