如何进行变压器绝缘纸老化评估？

—聚合度（DP值）检测方法与剩余寿命预测

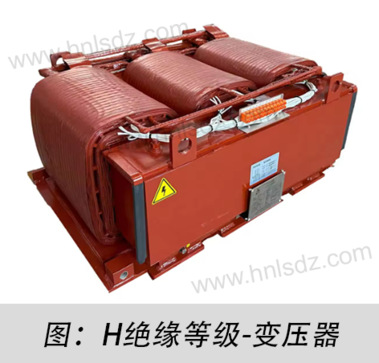

在全球电网基础设施日益老化的背景下，变压器作为电力系统的核心设备，其运行可靠性至关重要。变压器绝缘纸老化是导致设备故障的主要原因之一，直接影响着电网的安全稳定运行和资产寿命管理。如何科学评估绝缘纸状态并预测其剩余寿命，已成为电力行业运维决策的关键。本文将深入解析国际通用的聚合度（DP值）检测方法及其在变压器剩余寿命预测中的应用，为您的设备健康管理提供科学依据。

1.绝缘纸老化的核心机制：纤维素链的断裂

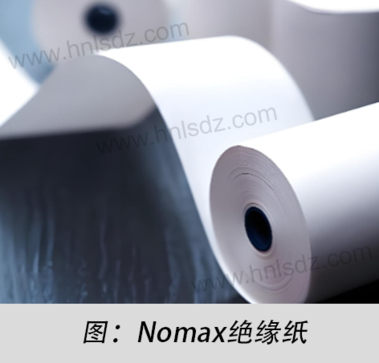

变压器绝缘纸主要由纤维素构成。新纸的纤维素分子是长长的链状结构（聚合度DP值通常在1000-1300之间），赋予其优异的机械和电气强度。

● 老化诱因 (因)：变压器运行中不可避免的热量 (温度)、氧气热量 (温度)、氧气、水分以及酸性物质（绝缘油老化产物）共同作用于纤维素。

● 化学反应 (果)：这些因素引发复杂的化学反应（主要是水解和氧化），导致纤维素分子链中的糖苷键发生断裂。

● 性能劣化 (果)：随着链断裂数量增加，纤维素分子变短（DP值下降），绝缘纸的机械强度（抗张强度、韧性）显著降低，变得脆弱易碎。同时，其电气强度（耐压能力）和吸油性也会下降，最终可能引发放电甚至绝缘击穿故障。

2.聚合度（DP值）：量化绝缘纸老化状态的金标准

DP值（Degree of Polymerization）直接反映了纤维素分子链的平均长度，是国际公认（如IEC 60450, ASTM D4243）最准确、最直接评估绝缘纸老化程度的核心指标。

● 检测原理 (因)：DP值检测基于纤维素在特定溶剂（如铜乙二胺溶液）中的粘度特性或流变行为。长链分子溶液粘度高，短链分子溶液粘度低。

● 测量方法 (果)：实验室通过精确测量溶解后绝缘纸样品溶液的粘度，并与已知标准对比，即可计算出样品的平均DP值。这是一种破坏性取样测试，通常在变压器停运检修时从绝缘纸关键部位（如最热点区域附近）获取纸样。

● 状态评估 (果)：DP值提供了绝缘纸老化状态的精确“快照”

      表：绝缘纸DP值与老化状态对应关系 (基于IEEE Std C57.91等指南)

3.基于DP值的变压器剩余寿命预测模型

单次DP值检测能评估当前状态，而预测剩余寿命则需要结合老化动力学模型。最广泛应用的是基于热老化的Arrhenius反应速率模型。

● 模型基础 (因)：温度是绝缘纸老化的最主要加速因 子。Arrhenius方程描述了化学反应速率常数(k)与描述了化学反应速率常数(k)与绝对温度(T)的关系：

k = A * exp(-Ea / (R * T))

–k:反应速率常数（代表老化速度）

–A:指前因子（与材料、指前因子（与材料、环境相关的常数）

–Ea:反应活化能（纤维素降解的活化能，通常取约111 kJ/mol，需根据油纸系统微调）

–R:理想气体常数 (8.314 J/mol·K)

–T:绝对温度 (开尔文K =℃ + 273)

● DP值下降与寿命消耗 (因)：大量实验和运行数据表明，在恒定温度下，DP值的下降速率（或老化程度） 与时间近似呈线性关系（或遵循特定函数，如一级反应动力学）。到达寿命终点（如DP=200或250）所需的时间即为该温度下的“寿命”。

● 温度加速效应 (因)：根据Arrhenius方程，温度每升高6-10°C（取决于具体Ea值），绝缘纸的老化速率大约翻倍。这意味着在更高温度下运行，其寿命消耗速度会急剧加快。

● 预测步骤 (果)：

a.获取历史数据：收集变压器历年（至少2次）的DP值检测结果及其对应的运行年限。

b.估算运行温度：确定变压器绝缘系统的热点温度历史或平均值（可通过负载记录、环境温度、设计参数等估算）。

c.建立老化模型：利用历史DP值下降数据和对应的运行温度（折算到等效热应力），拟合出适用于该变压器的具体老化速率方程（可能需要专业软件或工程师计算）。

d.外推预测：基于当前DP值、当前及预期的未来运行温度（热点温度），使用拟合好的模型外推计算DP值下降到寿命终点值（如250）所需的剩余时间，即为理论剩余寿命。

表：变压器剩余寿命预测常用模型比较

4.关键检测步骤与综合评估策略

● 代表性取样：严格按照标准（如IEC 60544）在变压器内部热点区域附近（通常靠近绕组上部）或已知最劣位置安全、无污染地获取纸/纸板样品。样本的代表性直接决定评估结果的准确性。

● 实验室精确测试：将样品送至具备资质的实验室，依据IEC 60450或ASTM D4243标准进行粘度法DP值测定。确保测试过程规范，结果可靠。

● 数据综合分析：切勿仅依赖单一DP值！必须结合：

–历史DP趋势：观察老化速率变化。

–油中溶解气体分析 (DGA)：检测CO、CO₂（纤维素老化特征气体）及总可燃气。

–呋喃化合物分析 (Furan Analysis)：特定呋喃化合物（如2-FAL）浓度与DP值有统计相关性，可作为DP下降的辅助证据和趋势监测工具。

–水分含量：油和纸中水分会急剧加速水解老化。

–酸值：油的高酸值会催化纤维素降解。

–设备运行历史：负载情况、过载记录、故障历史、维护记录。

● 专家评估与决策：由经验丰富的工程师综合所有数据，评估当前绝缘状态的严重性，利用模型预测剩余寿命，并据此制定风险管控策略：加强监测、降低负载/温度、计划检修、或安排更换。

5.延长变压器寿命的主动维护策略

理解老化机理和评估方法是基础，主动干预才能有效延寿：

● 严格控制运行温度 (最有效措施)：

–为什么有效？温度是老化主因。降低运行温度（尤其是热点温度）能指数级降低老化速率（遵循Arrhenius定律）。例如，将热点温度从110°C降至100°C，理论寿命可延长数倍。

–如何做？优化冷却系统（清洁散热器、确保风机/油泵正常）、合理分配负载避免长期过载、改善通风环境、应用变压器热点温度在线监测。

● 严格控制水分和氧气：

–为什么有效？水分是水解反应的直接参与者，氧气助长氧化反应。降低其含量能显著减缓这两种主要老化路径。

–如何做？保持密封良好，使用高性能呼吸器（如带双呼吸通道的干燥剂呼吸器或膜式呼吸器），定期进行真空滤油脱气脱水处理，监测油中微水含量（目标<3%饱和度或更低）。

● 控制酸值：

–为什么有效？酸性物质（尤其是低分子酸）是纤维素水解的催化剂，加速链断裂。

–如何做？定期检测油酸值，过高时（如>0.1 mgKOH/g）考虑再生处理（使用吸附剂滤油）或换油，去除酸性物质。

● 定期状态监测与评估：将DP值检测（结合大修周期）、DGA、Furan分析、油质检测（水分、酸值、介损）纳入预防性维护计划，建立设备健康档案，实现预测性维护。

结论：科学评估，智慧决策，保障电网未来

变压器绝缘纸的聚合度（DP值）检测是评估其老化状态和预测剩余寿命的科学基石。通过严谨的取样、标准的测试（遵循IEC/ASTM）、结合Arrhenius等老化模型及油中溶解气体、呋喃化合物等多参数综合分析，运维人员可以精准掌握绝缘系统的健康状况。基于评估结果，实施严格控制运行温度、水分、氧气和酸值等主动维护策略，能有效延缓老化进程，显著延长变压器服役寿命，优化资产回报率（ROI）。

在全球能源转型和基础设施可持续管理的大背景下，掌握并应用这些先进的评估与延寿技术，对于保障电力供应的安全、可靠、经济运行具有深远的战略意义。投资于科学的绝缘状态评估，就是投资于电网的韧性未来。
