铁芯气隙测量技术的演进

—从塞尺到激光三维扫描的精度提升

变压器与电抗器的卓越性能建立在一个肉眼无法精确掌控的微观维度上—硅钢叠片间的气隙精度。作为电磁能量转换的心脏，铁芯气隙的微观尺寸与分布均匀性，是决定设备效率、噪音、温升乃至使用寿命的关键物理参数。全球能源转型浪潮下，各国能效法规（如欧盟Ecodesign、美国DOE、中国GB-20052）持续加码，对变压器损耗与噪音的要求日趋严苛，驱动着铁芯气隙测量技术从经验判断走向精密数字化。本文将系统解析这一演进历程，揭示精度提升背后的技术逻辑与产业价值。

1.技术演进的底层逻辑：为何气隙测量精度牵一发而动全身？

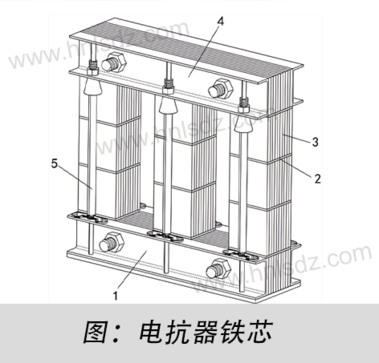

当交变电流穿过变压器绕组时，铁芯内部产生磁通。理想状态下，磁通应完全在导磁性能优异的硅钢片内闭合流动。然而，现实中的铁芯由成千上万张硅钢片叠积而成，片间存在不可避免的微观气隙。

这些气隙虽然微小，却破坏了磁路的均匀性。磁通流经气隙时，磁阻急剧增大（空气磁阻远高于硅钢片），部分磁通被迫“绕道而行”，产生漏磁。漏磁不仅降低能量传输效率（增加空载损耗），更会在金属结构件中诱发涡流，导致局部过热和异常振动噪音。

气隙的测量误差直接导致不可控的磁路性能波动。对于高频变压器、大容量电抗器等追求极致性能的设备，精确控制气隙尺寸已成为设计和制造的关键壁垒。

2.技术演进之路：从经验摸索到数字赋能

● 机械接触时代：手动塞尺与千分尺的局限

（1）方法本质：依赖操作者的手感与经验，将具有固定厚度的塞尺薄片插入叠片间隙，或用夹具配合千分尺进行点接触测量。这是全球范围内沿用数十年的基础方法。

（2）精度瓶颈与因果解析：

表面状态干扰：硅钢片边缘的毛刺、微小翘曲或绝缘涂层不均匀，导致塞尺或测头无法接触到真实的叠片基准面。测得的数值往往大于实际有效气隙。

接触压力影响：塞尺插入的力度或千分尺的测量压力直接影响测量结果。压力过大会压缩叠片，读数偏小；压力过小则接触不良，读数偏大且不稳定。

代表性不足：仅能测量边缘或少数几个手动可达的点位，无法反映整个铁芯截面（尤其是内部区域）气隙的真实分布状态。对于大型铁芯，采样点不足导致统计偏差极大。

（3）影响后果：设计裕度被迫放大以覆盖测量不确定性，设备体积和材料成本上升。产品性能（如损耗、噪音）批次间差异显著。

● 光学非接触初探：激光位移传感器的引入

（1）方法本质：利用激光三角测量法或激光共焦原理。激光束聚焦于被测表面，通过接收反射光斑位置的变化，计算传感器到表面的距离。

（2）精度提升原因解析：

消除接触误差：完全非接触，彻底规避了机械压力导致的形变问题和对硅钢片绝缘涂层的潜在损伤风险。

高采样率：每秒可进行成千上万次测量，数据密度远高于手动方法。

单点精度提升：在理想表面（洁净、高反射率）条件下，单点重复测量精度显著优于机械方法。

（3）新的局限与因果：

表面依赖性：硅钢片表面的粗糙度、氧化程度、绝缘涂层特性（颜色、光泽度）会显著影响激光反射率和光斑质量。深色或粗糙表面可能导致信号弱或跳点。

点扫描的限制：虽然单点测量快，但构建完整气隙面分布图仍需逐点扫描，速度受限。对于复杂装配状态下的深槽或遮挡区域测量困难。

数据处理挑战：需配合精密运动机构（导轨、机器人）才能获得多点数据，系统复杂度和成本显著增加。

●  三维数字化革命：激光线扫描与结构光三维扫描

（1）方法本质：

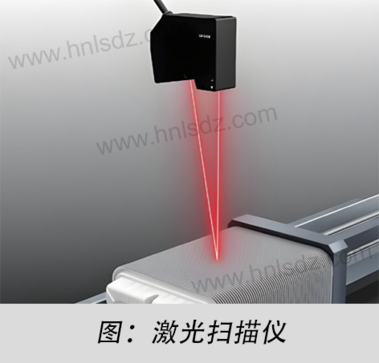

激光线扫描：将单点激光扩展为一条激光线（或光带），一次投射即可获取被测物体表面一条轮廓线上密集的三维点云数据。通过物体移动或扫描头移动，快速获取完整三维形貌（搜索词：3D laser scanning core gap）。

结构光三维扫描：将精心编码（如格雷码、正弦相移）的光栅图案序列投射到物体表面。由多个摄像头同步捕捉受物体表面形状调制的变形光栅图像，通过解相位算法精确重建出表面的三维坐标。

（2）精度飞跃与全面优势解析：

全区域覆盖：不再局限于离散点，而是瞬间捕获整个被测区域（如铁芯柱端面）数百万个点的三维坐标，生成完整且连续的表面数字模型（点云或三角网格）。彻底解决代表性不足问题。

高精度细节捕捉：先进的光学系统、高分辨率相机和复杂的图像处理算法（如亚像素边缘提取、多频相位解包裹）共同作用，即使面对硅钢片边缘的微观起伏也能精准刻画（搜索词：high-resolution 3D measurement）。

消除主观误差：测量过程自动化（或半自动），结果完全由设备客观生成，不受操作者技能或状态影响。

强大的数据分析能力：获得的点云数据可直接用于计算任意位置、任意方向的气隙尺寸、平面度、波浪度等形位公差。可直观展示气隙分布云图，定位最大值、最小值及异常点。

（3）核心价值：

为精确仿真提供输入：真实的铁芯端面三维形貌是进行电磁场（FEA）和结构-振动-噪声（NVH）多物理场耦合仿真的关键边界条件。仿真精度大幅提升。

过程控制与质量追溯：实现100%全检或高比例抽检，精确统计过程能力（CPK），建立完整的气隙质量数据库，支持问题追溯与工艺优化。

支持新材料应用：对表面更粗糙或更脆弱的非晶合金、纳米晶合金铁芯，非接触测量是唯一可行的精密检测手段。

3.精度提升的核心价值：微观气隙如何撬动宏观性能

激光三维扫描提供的超高精度气隙数据，其价值远超“测量”本身，成为驱动设计、制造、仿真优化的核心数据引擎：

● 降低损耗 & 提升效率 (Search Volume High)： 精确掌握气隙分布，使工程师能在仿真中更准确地预测铁损（磁滞损耗、涡流损耗）和附加损耗（由气隙不均匀引起的杂散损耗）。通过优化叠片工艺和夹紧结构，显著降低空载损耗，直接提升变压器能效水平，满足日益严苛的国际能效标准（如IEC 60076-20, DOE (US), EU EcoDesign）。

● 抑制振动与噪声 (Search Volume High)：

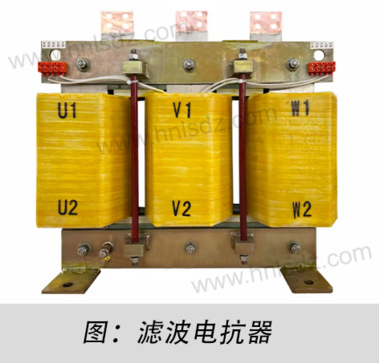

   不均匀气隙是导致铁芯磁致伸缩振动加剧和电磁力不平衡的关键诱因。三维扫描数据为NVH仿真提供精确的结构激励输入。优化气隙均匀性、改善夹持力分布，可有效降低变压器/电抗器的本体噪声，满足居民区、医院等敏感区域的严苛噪声限值（如IEC 60076-10）。

● 优化设计裕度 & 降低成本：

告别“模糊设计”。基于真实的高精度气隙数据，设计师能更精确地计算所需的磁势、线圈安匝数等关键参数，减少不必要的设计裕度，避免材料过度使用（如铜线、硅钢片），实现轻量化和降本。

● 提升可靠性与寿命：

有效控制气隙过大或局部集中问题，降低铁芯边缘区域的磁通密度饱和风险，减少局部过热点。提升设备长期运行的稳定性和预期寿命。

表1：变压器铁芯气隙测量技术对比与发展

结语

现代激光三维扫描技术标志着变压器铁芯气隙测量从“管中窥豹”迈向“全局掌控”。它为工程师提供了透视铁芯微观世界的强大工具，使曾经模糊的设计参数变得精确可视。

当测量精度突破微米壁垒，变压器设计便不再依赖宽泛的安全裕度，制造过程得以摆脱对熟练工人的经验依赖，每一瓦损耗的降低、每一分贝噪音的消除都建立在可测量、可分析、可优化的精确数据之上。
