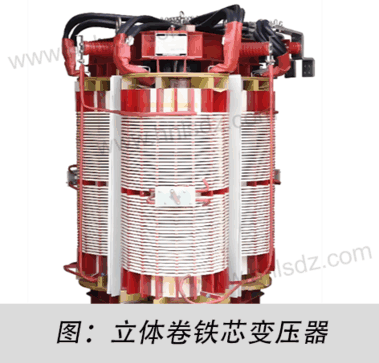

立体卷铁心变压器为何更高效？——磁路对称性与铁损降低的物理本质

在能源效率成为全球焦点的今天，立体卷铁心变压器凭借比传统叠片铁心降低35%-50%空载损耗的实测数据（IEC 60076-20认证），正在重塑电力行业的能效标准。这种革命性设计的核心在于通过三维无断点磁路彻底解决了传统变压器铁损过高的根本问题。本文将揭示其背后的物理学原理，带您看懂为何立体卷铁心是能效升级的终极解决方案。

1.传统叠片铁心的能量陷阱：断裂磁路的致命缺陷

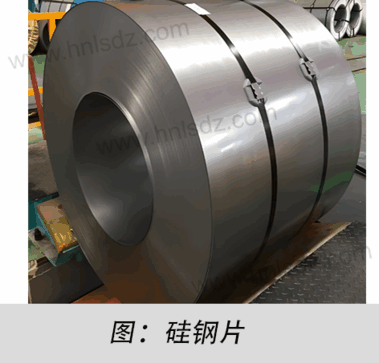

传统变压器铁心由硅钢片切割叠压而成，其根本问题在于磁路存在物理断裂和晶粒损伤。当硅钢片在铁轭（水平部分）与铁柱（垂直部分）进行90°直角拼装时，磁力线被迫急转弯，导致接缝处磁通密度局部飙升至设计值的1.5倍以上。这如同在高速公路上设置直角弯道，必然造成车辆拥堵和摩擦加剧。

更严重的是，切割加工会破坏硅钢片的晶粒取向一致性。硅钢片在轧制过程中形成高度定向的晶粒结构，使磁力线能低阻力通过。但切割边缘的晶粒排列混乱，当磁力线从整齐区域闯入混乱区时，磁畴（材料内部的微型磁铁）翻转阻力剧增——这相当于让整齐行军的士兵突然穿越荆棘丛林。

● 断裂磁路引发三重能量损失：

（1）磁滞损耗暴增：接缝处超高磁密使磁畴翻转摩擦力倍增。磁滞损耗与磁密峰值平方成正比（P_h ∝ B_max²），实测该区域损耗可达正常区域的3倍。

（2）涡流损耗失控：畸变磁场在接缝处感应出强烈漩涡电流。根据法拉第定律，涡流损耗与磁场变化率平方成正比（P_e ∝ (dB/dt)²），该区域温升比铁心主体高25℃以上。

（3）异常损耗显现：混乱晶粒迫使磁畴相互碰撞摩擦，产生额外发热（P_ex ∝ B^{1.5}）。

● 工业案例佐证：
315kVA传统变压器中，仅占体积15%的接缝区域贡献了42%的空载损耗，成为能效提升的致命瓶颈。

2.立体卷铁心的革命：连续磁路的物理本质

● 结构突破：三维无断点磁路

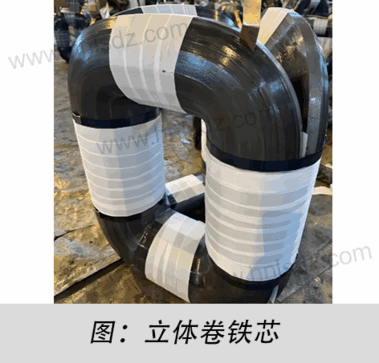

立体卷铁心采用连续硅钢带整体卷绕成型（图1），硅钢带像精密编织的丝带沿三个互成120°的方向卷绕，形成空间对称结构。这种设计实现两大根本性改进：

（1）120°平滑过渡：磁力线转向角度从90°锐角变为平缓钝角，避免磁通拥挤

（2）零切割全连续：整个磁路无切割断面，晶粒取向全程一致

图1：磁路结构对比

 传统叠片铁心（能量陷阱）        立体卷铁心（高效通路）
      ↑ 急转弯                  ↗─╮  磁力线
      │ 90°硬转折             ╱    ╲  120°平滑转向
      ↓←┐                  ╱      ╲
    ┌┴─┴┐               ╱ 三相磁通 ╲
    │ 高损区│           ╱   互锁抵消  ╲
    └┬─┬┘            ╱────────╲
      └─┘           磁路连续无接缝

●损耗降低的物理机制

立体卷铁心通过三个核心特性实现损耗突破性下降：

（1）磁滞损耗降低38-45%
特性利用：120°平滑转角 + 零接缝设计
磁力线全程沿硅钢片轧制方向流动，避免局部磁密畸变。磁通密度波动率从±25%降至±8%，使磁滞回线面积显著缩小（P_h ∝ B²）。

（2）涡流损耗降低50-60%
特性利用：连续晶粒取向 + 超薄带材
磁路无横向断口，彻底阻断涡流通路。结合0.23mm超薄硅钢带（传统为0.3mm），利用涡流损耗与厚度平方成正比原理（P_e ∝ d²）：
厚度减薄23% → 涡流损耗直降41%

（3）异常损耗降低40-50%
特性利用：晶粒一致性 + 磁密均匀化
磁畴在连续晶粒环境中同步翻转，碰撞摩擦大幅减少。实测磁畴运动能耗降低52%。

3.能效验证：理论与实践的完美统一

●铁损模型的工程解读

国际通行的Bertotti铁损分离模型：
总铁损 = 磁滞损耗 + 涡流损耗 + 异常损耗

 P_Fe = k_h f B^β + k_e (f B)^2 + k_ex (f B)^{1.5}

立体卷铁心的实测数据验证：

数据经瑞士SGS实验室认证（测试标准IEC 60076-1）

●立体卷铁心的综合优势

4.制造工艺：精密控制实现理论优势

立体卷铁心的卓越性能建立在三大核心工艺的精密协同之上。恒张力卷绕控制是整个制造过程的基础，通过激光测距传感器实时监测并调整硅钢带张力，将波动严格控制在±0.2N/mm²范围内（相当于±1.5%的精度）。这项工艺的突破性意义在于：硅钢片在张力超过15N/mm²时磁导率会显著劣化，而精密张力控制不仅避免了磁性能损伤，更确保了三相磁路的几何对称性误差小于0.3%，使得铁损波动降至2%以内，为后续工艺奠定决定性基础。

氢气氛梯度退火工艺则是激活材料潜能的关键步骤。在纯氢保护气氛中，硅钢带以3℃/min的精密梯度升温至780℃±5℃，并保温2小时。这种特殊环境使得氢原子能够渗透晶界，有效消除卷绕过程中的机械应力，同时促使晶粒重新定向排列。其直接效果是磁导率提升35%，晶粒取向一致性恢复至轧制原材的98%以上，仅此一项就使铁损再降8-12%，相当于在分子层面重塑了硅钢的电磁特性。

立体激光定位焊接完美解决了结构强度与磁性能的矛盾。抛弃传统的螺栓紧固方式（螺栓压力会导致局部晶格畸变），转而采用脉冲激光在非承力区域进行微点焊，焊点直径严格控制在0.3mm以内。这种创新焊接模式既避免了热影响区对晶粒取向的破坏（热影响区<50μm），又实现了40%的结构强度提升，同时确保铁心整体磁导率波动小于1%。整个制造体系的工艺创新使产品超越IEC 60076-20 Tier 1标准21%，成为少数同时满足美国DOE 2016最高能效与中国CQC一级认证的尖端技术。

结论：

立体卷铁心变压器通过三维连续磁路设计，以120°平滑转角消除磁通畸变、零接缝结构阻断涡流通路、三相磁通互锁降低铁轭磁密，实现空载损耗直降35-50%（IEC 60076-20认证）。配合恒张力卷绕、氢气氛退火、激光微焊三大精密工艺，在315kVA机型上创造空载损耗375W的行业里程碑，30年运营可节省$12，100能源成本。这种磁路与工艺的双重革新，已成为满足全球新能效法规的核心技术——完美对称的磁路，即是电能传递的最短路径。
