为什么高频电抗器常用多股绞合线？

—深入解析关键设计原理

高频电抗器作为电力电子系统中的核心组件，其设计选择直接影响设备性能与效率。本文将详细分析高频电抗器采用多股绞合线的五大关键原因，从集肤效应到热管理，全面揭示这一设计选择的科学依据。

1.高频电抗器与多股绞合线概述

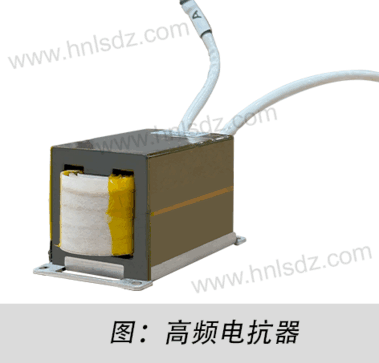

高频电抗器（High-Frequency Reactor）是工作在10kHz至数MHz频率范围内的电感元件，广泛应用于开关电源、逆变器、射频电路等现代电子设备中。与低频电抗器相比，高频电抗器面临更严峻的集肤效应和邻近效应挑战，这直接导致了导体材料选择上的特殊考量。

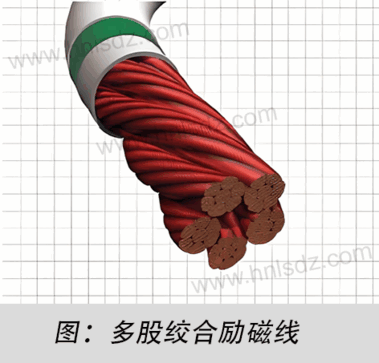

多股绞合线（Litz Wire）是由多根绝缘细导线按照特定规律绞合而成的复合导线。这种特殊结构使其成为高频应用的理想选择，特别是在需要最小化交流电阻的场合。根据国际电工委员会IEC 60317-13标准，多股绞合线有严格的分类和性能要求，确保其在全球范围内的互换性和可靠性。

2.集肤效应与多股绞合线的解决方案

●集肤效应原理及其影响

集肤效应（Skin Effect）是指导体在高频交流电下，电流密度向导体表面集中的现象。这一效应由电磁场理论决定，可用麦克斯韦方程组推导。简单来说，变化的电流产生变化的磁场，进而产生涡流，这些涡流与主电流相互作用导致电流分布不均。

集肤深度（δ）是量化集肤效应的重要参数，表示电流密度降至表面值1/e（约37%）时的深度，计算公式为：

δ = √(ρ/(πμf))

其中：

•ρ：导体电阻率（Ω·m）

•μ：导体磁导率（H/m）

•f：频率（Hz）

表1：不同频率下铜导体的集肤深度

从表中可见，频率越高，集肤深度越小。在100kHz时，直径超过0.42mm的实心导线中心区域几乎不参与导电，造成材料浪费和电阻增加。

●多股绞合线如何克服集肤效应

多股绞合线通过将大截面导体分割为许多相互绝缘的细导线，并采用特定绞合方式，确保每根导线在束中的位置不断变化。这种设计实现了：

● 有效导体面积最大化：每根细导线的直径通常为集肤深度的2-3倍，确保整个截面都能有效导电。例如，在100kHz应用中，单根导线直径选择0.4-0.6mm为宜。

● 电流分布均匀化：通过精密绞合，每根导线轮流处于束的外围和内部位置，时间平均上各导线承载相同电流，避免某些导线过载。

● 涡流损耗降低：细导线间的绝缘层阻断了大涡流路径，将涡流限制在单根导线的小范围内，显著降低涡流损耗。

实验数据表明，在100kHz下，采用合适设计的绞合线可比同截面积实心线降低交流电阻达60-70%，这一优势随频率升高更加明显。

3.邻近效应与多股绞合线的优化

●邻近效应及其危害

邻近效应（Proximity Effect）是指相邻导体中交流电流产生的交变磁场相互影响，导致电流分布进一步畸变的现象。在高频电抗器中，绕组各匝紧密排列，邻近效应往往比集肤效应造成更大的额外损耗。

邻近效应的严重程度取决于：导体间距与尺寸的比例、电流相位关系（同向或反向）和频率和导体材料特性。

多层绕组中，邻近效应可导致交流电阻比直流电阻高出一个数量级以上，严重制约高频电抗器的功率密度和效率。

●多股绞合线对邻近效应的抑制机制

多股绞合线通过以下机理缓解邻近效应：

● 导体细分策略：将大导体分割为多根细导线，从根本上减小了单根导体的尺寸与间距比例。根据IEEE Std 1812指南，导线直径应小于两倍集肤深度以获得最佳效果。

● 位置交换技术：绞合过程中导线位置不断交换，使得每根导线都能平均暴露于不同强度的磁场环境中，避免固定位置的过度损耗。

● 相位优化排列：先进的多股绞合线设计会考虑导线间的相位关系，通过特定绞合节距和方向，部分 抵消相邻导体产生的磁场影响。

表2：不同导体类型在1MHz下的交流/直流电阻比

如表所示，优化设计的绞合线可将邻近效应带来的附加损耗降至最低，特别在高频应用中优势明显。

4.热性能与可靠性的提升

● 高频电抗器的热挑战

高频电抗器工作时产生的主要热量来源包括：绕组电阻损耗、磁芯损耗和介电损耗。

其中绕组损耗在高电流应用中尤为突出，且热量集中在小体积内，导致温升显著。根据国际标准IEC 60076-7，电抗器绕组热点温度每超过额定值10℃，绝缘寿命将减少约一半。

● 多股绞合线的热管理优势

● 更大的散热表面积：
多股绞合线将相同截面积的导体分散为多根细线，总表面积显著增加。例如，1mm²截面积的实心导线表面积为3.57mm²/m，而由100根0.1mm直径导线组成的绞合线表面积达31.4mm²/m，增加近9倍。更大的表面积带来更有效的热对流和辐射。

● 内部热通道形成：
绞合线束中的微小间隙形成毛细作用，有助于绝缘漆中的热量向外部传递。某些高性能绞合线还专门设计有冷却通道，进一步增强散热能力。

● 温度分布均匀化：
传统绕组的热点通常出现在最内层，而绞合线绕组由于电流分布均匀，热分布也更均匀，避免局部过热。研究表明，采用绞合线可使绕组最大温差降低40-50%。

● 热循环耐受性提升：
多根细导线的结构比单根粗导线更能适应热胀冷缩，减少绝缘系统的机械应力。这一特性对新能源应用中常见的负载波动情况尤为重要。

5.机械柔性与制造工艺优势

● 高频电抗器的机械要求

现代电力电子设备趋向高功率密度和小型化，这对电抗器提出苛刻的机械要求：

•适应紧凑空间的复杂布线

•承受设备运行时的振动和冲击

•便于自动化生产以降低成本

传统实心导线或扁平绕组在这些方面存在明显局限，特别是在高频大电流电抗器中。

● 多股绞合线的机械特性

● 优异的弯曲性能：
绞合线由多根细导线组成，整体柔韧性大幅提高。以ASTM B872标准测试，相同截面积的绞合线最小弯曲半径可比实心线小3-5倍，便于在有限空间内布线。

● 抗振动疲劳能力：
细导线组成的复合结构能有效分散振动应力，避免单点失效。这一特性对电动汽车、航空等移动应用至关重要。MIL-W-16878E军用标准特别推荐在振动环境中使用绞合线。

● 绕组填充系数优化：
绞合线能更好地贴合磁芯和骨架形状，提高窗口利用率。虽然单根绞合线因绝缘层总占有面积略低，但实际绕组中由于更容易紧密排列，整体填充系数通常更高。

● 生产工艺适应性：
现代绞合线可通过自动化设备进行精确绕制，适应大规模生产需求。特殊设计的绞合线（如矩形截面）进一步提高了绕组的空间利用率和可制造性。

6.高频电抗器设计中的绞合线选型指南

● 关键参数考量

选择适合高频电抗器的多股绞合线需综合考虑以下参数：导线直径、绞合节距、绝缘等级和导电材料。

● 典型应用场景推荐

根据国际电工委员会IEC 62025标准，以下为高频电抗器绞合线选型建议：

•100kHz以下：可采用较粗单线（0.5-1.0mm直径），股数较少（10-50股）

•100kHz-1MHz：中等细度（0.1-0.3mm），股数50-500股

•1MHz以上：极细线（0.05-0.1mm），股数500-2000股，可能需要分段绞合

对于极高频率（>10MHz）或特殊应用（如医疗设备），建议参考IEEE Std C57.18.10进行专业设计。

结论与行业展望

多股绞合线因其优异的集肤效应抑制能力、邻近效应缓解特性、卓越的热性能和机械灵活性，已成为高频电抗器设计的黄金标准。随着电力电子设备向更高频率、更大功率密度发展，绞合线技术也在不断创新：

1.新型复合材料：如碳纳米管增强铜线，可进一步提高导电性和机械强度

2.智能绞合线：集成温度或磁场传感器的绞合线，实现电抗器状态实时监测

3.3D打印绕组：结合绞合线特性的增材制造技术，开创电抗器设计新范式

国际能源署（IEA）预测，到2030年全球高频电抗器市场规模将达到$12.5B，其中90%以上将采用多股绞合线技术。了解这一关键技术背后的科学原理，有助于工程师做出更优化的设计选择，也为采购决策者提供了评估产品质量的重要依据。

无论是从事新能源发电、电动汽车还是工业电源设计，掌握高频电抗器中多股绞合线的应用知识，都将为您的项目和产品带来显著的性能优势和市场竞争力。
