为什么高压变压器常用瓷套管引出？

—全面解析绝缘卫士的关键角色

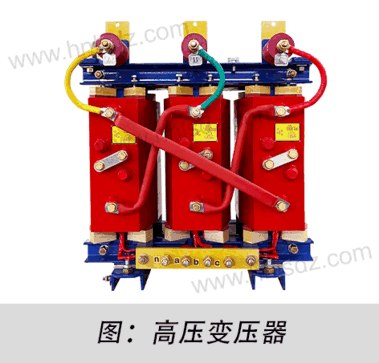

在高压电力系统的核心地带，变压器犹如能量传输的心脏。而连接这颗心脏与外部血管（输电线路）的关键“动脉接口”，常常是那个闪亮、坚固的陶瓷部件——瓷套管。为什么全球电网工程师如此信赖这种传统的陶瓷材料作为高压引出的门户？本文将深入探讨背后的科学原理和工程智慧。

1.卓越的绝缘性能：抵御高电压的法宝

高压变压器端子对地电位差可达数百千伏（如500kV或更高）。首要任务是绝对可靠地隔绝电流向大地泄漏或沿面闪络。瓷材料的制胜关键：

● 超高电阻率与高介电强度：

–电工陶瓷的体积电阻率通常在 10¹² - 10¹⁴ Ω·cm 范围（常温下），意味着它对电流流动有极高的本征阻碍能力。

–其介电强度（击穿场强）可达 10-20 kV/mm 或更高。这表示单位厚度陶瓷能承受极高的电场而不被击穿。

–因果关系： 陶瓷内部致密、结晶度高，自由电子极少，离子迁移困难，极难形成导通电流的通道。当极高电压施加时，其原子结构能维持强大的束缚力，阻止电子雪崩击穿。

● 优异的沿面耐压性能：

–瓷套外表面设计有多级伞裙（Sheds）。

–因果关系：

•延长爬电距离 (Creepage Distance)：伞裙显著增加了电流沿瓷表面从高压端流向接地法兰（低压端）所需的路径长度。

•阻断连续水膜：雨雾天气下，伞裙结构能有效阻断雨水在表面形成连续导电水膜，将长水帘分割成互不相连的短水珠，大幅提高湿闪电压。

•提高污闪电压：在工业污染或盐雾地区，污染物积聚在表面易受潮形成电解质层。伞裙结构同样能增加泄漏电流路径电阻并阻断连续污染层。

表1：典型套管绝缘材料关键电气性能比较

2.强大的机械强度：支撑与防护的基石

套管需承受：

•内部载流导体的重量与电磁力（尤其是短路时巨大的电动 力）。

•外部风力、冰雪载荷、地震力。

•运输、安装过程中的冲击与振动应力。

瓷材料的坚固保障：

● 高抗压强度：

–优质电瓷的抗压强度可达 500-800 MPa 甚至更高。

–因果关系：陶瓷主要由刚性的硅酸盐矿物（石英、 长石、莫来石晶体等）在高温下烧结而成，形成致密、互锁的微观结构，能有效抵抗外部压力。这确保了套管能稳固支撑内部重型导体和耐受外部挤压。

● 良好的抗弯强度：

–电工瓷的抗弯强度通常在 50-100 MPa 范围。

–因果关系：尽管陶瓷是脆性材料，但通过优化配方（如添加氧化铝提高韧性）和制造工艺（均匀焙烧、消除内应力），现代电瓷能达到支撑高压导体所需的足够弯曲强度。法兰和伞裙的合理设计也优化了受力分布。

3.卓越的环境耐受性：无惧风雨寒暑

户外套管需在严苛环境下稳定工作数十年：阳光暴晒、紫外线辐射、极端温度（-40°C 至 +40°C 或更宽）、雨水冲刷、冰霜覆盖、盐雾、工业污染物、风沙磨损等。陶瓷的天然铠甲：

● 极佳的耐候性与抗老化性：陶瓷本质上是无机非金属材料，成分极其稳定。其中包含

-不惧紫外辐照：不像有机高分子材料（如橡胶、塑料）会发生断链、降解、粉化，陶瓷分子键能极高，紫外线能量不足以破坏其结构。

-耐高低温冲击：陶瓷具有较低的热膨胀系数，且材质均匀，经过特殊配方的电瓷能承受巨大的温度骤变而不开裂（通过热稳定性试验验证，如IEC 60137）。

-化学惰性：对酸、碱、盐雾等绝大多数环境污染物有极强的抵抗能力，表面不会发生腐蚀或劣化。

-疏水性与自洁性 (经釉面处理后)：光滑的釉面（Glaze）不仅提供美观，更重要的是提升表面疏水性，使得雨水易形成水珠流走，冲走部分污秽，降低污闪风险。

4.卓越的热稳定性与导热性：热量管理的好帮手

套管内部导体因负载电流产生焦耳热（I²R），内部绝缘介质（油或SF6气体）也可能发热。热量必须有效散发，避免局部过热导致绝缘老化或失效。

陶瓷的散热之道：

● 耐高温与低热膨胀：

–电瓷的烧结温度远高于其工作温度（通常 >1300°C烧结，工作温度<150°C），具有极高的热稳定性和熔点。

–其热膨胀系数较低且均匀（通常在 (3-6) × 10⁻⁶ /K）。

–因果关系：避免在运行温度波动或冷热循环下产生过大热应力导致开裂。材质均匀性保证了各处膨胀收缩一致。

● 良好的导热性：

–瓷虽然不是金属那样的良导热体（导热系数约为 1-2 W/(m·K)），但显著优于空气或大多数有机聚合物 (<0.5 W/(m·K)）。

–因果关系：内部导体和介质产生的热量，能够相对有效地通过瓷质绝缘体传导到外部环境空气中（主要通过自然对流或辐射换热）。这有助于维持套管整体温度在安全裕度内，防止热失控。其导热性能足以胜任高压套管的散热需求。

5.成熟可靠的密封结构：守护内部绝缘的堡垒

对于油浸式变压器，套管是内部绝缘油与外部大气的关键交界面。对于干式或GIS用SF6气体套管，则是气体密封边界。任何持续的泄漏都会导致绝缘失效、设备故障甚至爆炸。

瓷套管密封的可靠实现：

● 金属-陶瓷的可靠封接：

–套管顶部导体接线端子（通常为铜或铝）和底部安装法兰（通常为铸铝、铸铁或钢）需要与瓷件形成气密性和油密性的永久连接。

–关键技术：广泛采用烧结金属粉末法（如铜焊料在保护气氛中高温烧结）或机械压装+特殊密封胶/垫圈（需经过严格的老化和密封试验）。

–因果关系：这种成熟的金属-陶瓷封接工艺经过长期工程验证（IEC/IEEE 标准中有严格密封试验要求），能承受运行中的热胀冷缩和内部压力波动（如油的热胀冷缩），提供长达数十年的可靠密封保障，有效隔绝外部湿气、氧气侵入和内部绝缘介质泄漏。

● 整体结构的简洁可靠：相比于复合绝缘子或环氧树脂浇注结构，瓷套管的“瓷筒+金属法兰/端子”结构相对简单，减少了密封界面（通常只有上下两端），降低了潜在的泄漏点。

表2：高压变压器套管主要型式比较及优势场景

结论：历经考验的绝缘卫士

陶瓷套管之所以能在高压变压器领域独占鳌头数十年，绝非偶然。它是卓越的绝缘性能、强大的机械支撑、无与伦比的环境耐受性、可靠的热管理能力、成熟的密封解决方案以及标准化带来的高可靠性与经济性的完美结合体。

尽管新型材料（如复合材料）在中低压领域发展迅速，但在严苛的高压、超高压户外应用环境下，尤其是在关键的主变压器引出线位置，瓷套管凭借其全面均衡的性能优势和久经沙场的可靠性记录，依然是全球电网工程师值得信赖的首选“门户卫士”。

选择瓷套管，就是为高压变压器的长期安全稳定运行，构筑了一道坚不可摧的防线。
