如何通过红外热成像仪提前发现变压器绕组热点？

—全球电力专家的关键技术解析

在变压器全寿命管理中，绕组热点温度超标是导致绝缘劣化加速直至故障的核心诱因。全球电网故障统计显示，超过35%的变压器非计划停运与绕组过热直接相关。红外热成像技术凭借其非接触、可视化、高灵敏度的优势，已成为国际电力设备状态监测(IEC 60478, IEEE C57.127)的核心手段。本文将深入解析如何系统性运用该技术实现热点早期预警。

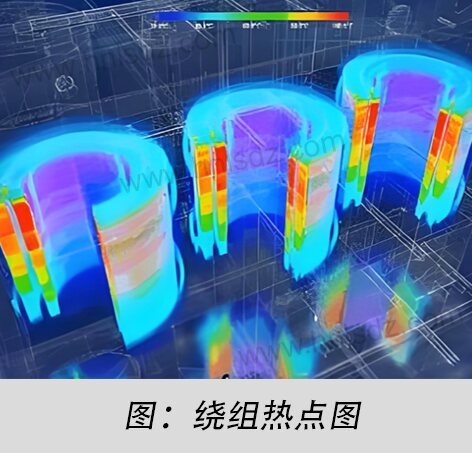

1.绕组热点形成机制与红外监测的科学基础

根本成因：绕组热点本质是局部电阻损耗剧增（焦耳热）或散热受阻区域。主要诱因包括：

•接触电阻异常增大：绕组焊接点虚焊、螺栓连接松动、调压开关触头磨损氧化等导致接触电阻上升，电流通过时产生过量热量（P = I²R）。

•导体缺陷：导线断裂、绝缘层损伤导致电流分布畸变，局部电流密度剧增。

•磁路损耗集中：铁心多点接地、硅钢片短路、漏磁通在结构件（夹件、油箱）感应涡流。

•冷却失效：油道堵塞、散热器阀门误关、冷却风扇/油泵故障、油质劣化导致导热能力下降。

红外热成像技术原理：所有高于绝对零度的物体均发射与其温度和表面特性相关的红外辐射能量。红外热像仪通过精密探测器捕捉物体表面的红外辐射通量密度，并基于斯蒂芬-玻尔兹曼定律将其转换为温度分布图像：

E = ε * σ * T⁴

•E：物体表面辐射通量密度 (W/m²)

•ε：材料发射率 (0 ≤ ε ≤ 1, 变压器油或氧化金属表面通常为0.85~0.95)

•σ：斯蒂芬-玻尔兹曼常数 (5.67 × 10⁻⁸ W/(m²·K⁴))

•T：物体绝对温度 (K)

表1：变压器常见部件发射率参考值 (依据IEEE Std C57.127)

2.红外热成像检测绕组热点的最佳实践流程（符合IEC 62446）

● 设备选择与环境准备

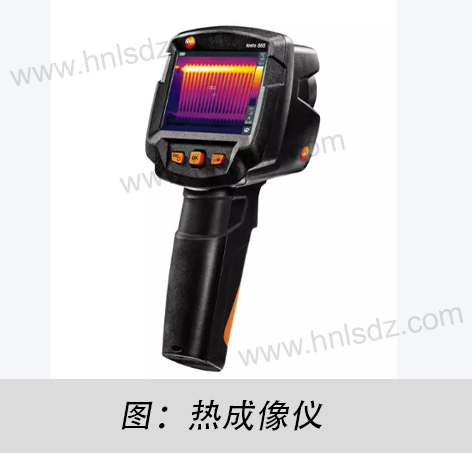

● 热像仪要求：选用热灵敏度(NETD) ≤ 0.05°C，空 间分辨率(IFOV) ≤ 1.5 mRad的中长波(3-5μm或8-14μm)机型。确保镜头视场角覆盖目标区域。

● 环境优化：

–负荷条件：理想检测负荷 ≥ 额定容量的40% （IEC 62446建议），确保损耗热效应显著可测。记录实时负荷电流与油温。

–环境干扰：避免强日光直射、雨雪雾天气、强风 （>6级）。夜间无日照时段检测效果最优。

–距离与角度：检测距离控制在设备高度的3-5倍 （如15米）。镜头轴线与被测面法线夹角 ≤ 30°（否则需做发射率校正）。

● 全面扫描与关键区域聚焦

● 全局扫描：沿变压器外壳进行系统性扫描，生成全景红外图谱。重点关注：

–高低压套管根部及载流连接处

–冷却器进出口油管及阀门区域

–油箱壁靠近绕组位置的区域（需结合结构知识）

–有载分接开关(OLTC)油箱及其驱动机构

● 热点初判：识别出相对温度显著高于周边区域 (> 5°C) 的异常点。

● 精确测温与干扰排除

● 发射率校正：依据表1设置准确ε值。对新制或翻新设备，需获取厂家涂层ε参数。

● 反射伪影消除：识别并屏蔽环境热源（如太阳、暖通设备）在金属表面的反射干扰。可临时遮挡疑似反射源验证。

● 油膜温差补偿：对套管等瓷件，考虑油膜导致的表面温降（通常1-3°C）。

● 温差分析与热点评估

● 相对温差计算 (ΔT_rel)：最核心诊断依据

ΔT_rel = (T_hotspot - T_reference) / (T_reference - T_ambient) × 100%

-T_hotspot：热点最高温度 (°C)
-T_reference：同工况下正常可比部位温度 (°C)（如同一母线排、对称套管）
-T_ambient：环境温度 (°C)

● 绝对温度评估：参照设备绝缘耐热等级（A级105°C, B级130°C等）。

表2：基于IEEE C57.91 & IEC 60599的热点风险评估矩阵

3.超越基础检测：深度诊断与预测性维护策略

● 热点溯源与故障模式识别

● 内部过热特征：油箱壁呈现局部性高温区（对应内部绕组位置），且升温速率与负荷电流高度相关。伴随顶层油温异常升高。

● 外部连接故障：套管接线板、电缆终端、母线接头处出现点状/小范围高温，ΔT_rel通常很高 (>50%)。

● 冷却失效特征：散热器整体或部分温度分布异常（如进出口温差显著减小、部分散热管无温升）。

● 趋势分析与寿命评估

● 建立温度基线：在新投运或大修后建立设备在典型负荷下的基准温度分布图。

● 量化温升趋势：每次检测记录关键点温度及ΔT_rel，绘制趋势曲线。温升速率(°C/month)是预判故障的关键指标。

● 绝缘寿命损失计算：基于Arrhenius反应速率模型，热点温度每升高6°C（油浸式），绝缘纸寿命衰减约50% (IEEE C57.91)。

● 闭环维护决策支持

● 低/中风险热点：结合油色谱分析(DGA)检测是否有过热性特征气体(H2, CH4, C2H4, CO, CO2)异常增长。

● 高风险热点：立即降低负荷并规划停电。优先采用高频局部放电检测、绕组变形测试(FRA) 确认内部损伤程度。

● 外部连接故障：带电处理（红外指导下紧固螺栓）或短时停电打磨触点。

4.国际视野：前沿技术融合与标准演进

欧美电网巨头(BP, National Grid)已将红外热成像与光纤测温(DTS) 技术融合应用：

● 红外：全局快速扫描，定位异常区域。

● 光纤：在关键绕组内部嵌入传感器，提供实时绝对温度数据（精度可达±0.5°C）。

● AI辅助诊断：利用机器学习分析历史红外图谱库，自动识别异常模式并预警，如Google DeepMind在变电站监测中的实践。

国际标准也在持续更新：

•IEC 62446-3 (2023新增草案)：专门规范红外热像仪在光伏与储能电站的应用，包含变压器检测条款。

•ISO 18436-7：对热像仪操作人员的资质认证提出更高要求。

全球知名认证机构Intertek的能源技术总监评论道：“红外热成像已成为变压器预测性维护的基石技术。我们观察到，严格执行红外监测规程的变电站，其变压器突发故障率下降可达70%。关键成功因素在于定期基线建立、精确发射率设定以及基于ΔT_rel的风险量化分析。”

结论：构建以红外为核心的智能预警体系

红外热成像技术以其非接触、全局可视化的核心优势，成功将变压器内部难以捉摸的电气隐患转化为直观精确的温度图谱。通过科学设定发射率、遵循IEC/IEEE检测规范、聚焦相对温差(ΔT_rel) 这一核心诊断指标，并持续建立和追踪温度基线趋势，运维团队能够显著提前绕组热点的预警窗口期。

在全球能源基础设施可靠性要求日益提升的背景下，熟练应用红外热成像技术，并将其融入以预测性维护(Predictive Maintenance) 为核心的资产管理体系，已成为规避非计划停运、优化全生命周期成本、保障电网安全稳定运行的行业最佳实践。拥抱这项技术，您将获得守护核心电力资产健康的主动权，有效延长设备服役寿命，最大化投资回报。立即行动，让红外热成像成为您运维策略中不可或缺的“鹰眼”。
