干式变压器和油浸式变压器的温升限值有何不同？

在电力系统中，变压器是电能转换和分配的核心设备，其性能和可靠性直接影响电网的安全运行。变压器在运行时会产生热量，因此温升（Temperature Rise）是衡量其性能的重要指标。干式变压器（Dry-Type Transformer）和油浸式变压器（Oil-Immersed Transformer）由于冷却方式不同，其温升限值存在显著差异。本文将详细解析两者的温升限值标准、影响因素及其背后的技术原理，帮助电力工程师、设备采购人员和相关行业从业者更好地理解这一关键参数。

全球范围内，IEEE、IEC、ANSI等标准组织对变压器的温升限值有明确规定。通过对比分析这些标准，我们可以更清晰地了解不同场景下如何选择合适的变压器。

1.温升限值的定义及其重要性

温升（Temperature Rise）是指变压器在额定负载下运行时，内部温度与环境温度的差值。例如，若环境温度为30°C，变压器的绕组温度为110°C，则温升为80K（注意：温升单位是开尔文K，而非摄氏度°C）。

Δθ=Tmeasured−Tambient

示例：环境温度40°C时，绕组温度110°C → 温升=70K。

为何温升控制关乎系统生死？

2.干式变压器的温升限值

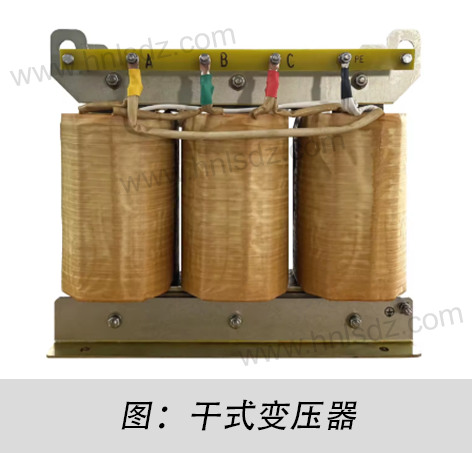

干式变压器依靠空气冷却，其绝缘系统通常采用环氧树脂（Epoxy Resin）或Nomex®纸。由于空气的比热容和导热系数较低，干变的散热能力较弱，因此温升限值通常比油变低。

根据IEC 60076-11和IEEE C57.12.01标准，干变的温升限值如下：

● 为什么干变温升限值较低？
干变的散热依赖空气对流，而空气的导热能力远低于变压器油。因此，为保证绝缘寿命，温升限值必须严格控制。例如，F级绝缘（155°C）的干变允许100K温升，但实际运行时通常控制在80K以下以提高可靠性。

● 干变温升计算模型

干变温升与负载呈指数关系：

Δθ=ΔθR×(IIR)1.6

·ΔθR：额定温升（如100K）

·IIR：负载率

示例：F级干变在120%负载时，温升=100× (1.2)1.6≈135K（超限值35%）

● 运维注意点

·空间布局：距墙体≥300mm（强制对流需≥150mm）

·环境清洁度：粉尘覆盖使散热效率下降15-30%

·高频负载：每日超载次数≤3次，间隔需>4小时（避免热累积）

3. 油浸式变压器的温升限值

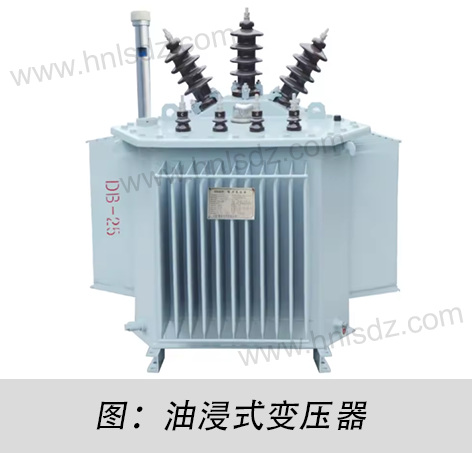

油浸式变压器采用矿物油或合成酯作为冷却和绝缘介质。油的比热容高，且可通过油泵强制循环（如ONAN/ONAF/OFAF冷却方式），因此散热能力更强，温升限值通常更高。

根据IEC 60076-2和ANSI C57.12.00，油变的温升限值如下：

为什么油变的温升限值更高？

·油的冷却效率高：矿物油的导热系数（0.12 W/m·K）远高于空气（0.026 W/m·K），可快速带走热量。

·油的热稳定性：优质变压器油可长期承受100°C以上温度而不会分解。

·强制冷却设计：大型油变采用风冷（ONAF）或强油循环（OFAF），进一步降低温升。

4. 影响温升的关键因素

● 负载类型（负载曲线）

•连续负载：温升趋于稳定，接近设计限值。

•间歇负载：短时超载可能通过热时间常数（τ=30-120分钟）缓冲，但需满足IEC 60354的负载导则。

（1）分层限值体系

（2）温升计算模型（IEC 60354导则）

油变动态温升公式：

Δθo=Δθo

R+τ×(dPdt)

·τ：热时间常数（小型油变≈1.5h，大型≈3h）

·dP/dt：损耗变化率

应用场景：计算风电场的负载波动温升

（3）运维注意点

·油位监控：油膨胀率≈0.0007/°C，温升40K时体积增加2.8%

·油质劣化：酸值>0.1mg KOH/g时散热效率下降12-18%

·冷却系统：风扇故障导致ONAF模式温升增加40%

● 环境温度

IEEE标准定义“环境温度”为30℃年平均温度。在高温地区（如中东），需选择更高绝缘等级（如H级干变）。

● 冷却方式

干变通常采用AN（自然对流）或AF（强制风冷），油变则采用ONAN/ONAF/OFWF等。强制冷却可降低温升，但增加能耗。

5.温升计算与监测

● 温升计算公式

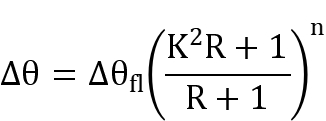

油变绕组温升可通过IEC 60076-7的微分方程估算：

其中：

•：实际温升

•：满负载温升

•：负载系数（实际负载/额定负载）

•：铜损/铁损比

•：经验指数（油变n≈0.8，干变n≈1.0）

● 在线监测技术

现代变压器常采用光纤测温（DTS）或红外热像仪实时监测热点温度，确保运行安全。

油变尖端方案

·光纤DTS系统：

o精度：±1°C，分辨率0.01°C

o直接嵌入高压绕组，实时绘制 三维温度场

o通过拉曼散射相位差定位热点（公式：

ΔT=c*Δϕ4πL*α

ΔT=4πL*αc*Δϕ

α为光纤系数）

·溶解气体分析(DGA)：

oC₂H₄浓度>50ppm预警热点（150°C↑）

结论

干式与油浸式变压器的温升限值差异，本质是空气与油介质的热物理性能鸿沟—空气导热率仅为矿物油的1/5，比热容不足其1/2，这迫使干变必须接受更严格的温升约束（典型值80-100K vs 油变65K/热点78K）。在选择时，环境适应性和全生命周期成本将成为关键决策因子：对于数据中心、商业建筑等室内场景，干式变压器凭借免维护、无泄漏风险的优势成为首选，但需通过强制风冷和H级绝缘补偿散热短板；而在能源电站、海上平台等户外严苛环境中，油浸式变压器凭借油介质的高热容特性和可扩展的强油循环冷却（OFAF/OFWF），在同等功率下实现更紧凑的设计与更长的过载耐受时间。未来技术演进已明确两条路径：干变将通过纳米掺杂环氧树脂（如AlN填料提升40%导热率）突破散热瓶颈，油变则借力生物基绝缘液（燃点>320°C）重塑温升安全边界。

我们建议工程师在最终选型前，使用符合IEC 60076-14数字孪生模型的仿真工具，输入当地气候数据与负载图谱，量化评估20年运维周期内的热老化损失，从而在安全性与经济性之间获得全局最优解。

结论

干式与油浸式变压器的温升限值差异，本质是空气与油介质的热物理性能鸿沟—空气导热率仅为矿物油的1/5，比热容不足其1/2，这迫使干变必须接受更严格的温升约束（典型值80-100K vs 油变65K/热点78K）。在选择时，环境适应性和全生命周期成本将成为关键决策因子：对于数据中心、商业建筑等室内场景，干式变压器凭借免维护、无泄漏风险的优势成为首选，但需通过强制风冷和H级绝缘补偿散热短板；而在能源电站、海上平台等户外严苛环境中，油浸式变压器凭借油介质的高热容特性和可扩展的强油循环冷却（OFAF/OFWF），在同等功率下实现更紧凑的设计与更长的过载耐受时间。未来技术演进已明确两条路径：干变将通过纳米掺杂环氧树脂（如AlN填料提升40%导热率）突破散热瓶颈，油变则借力生物基绝缘液（燃点>320°C）重塑温升安全边界。

我们建议工程师在最终选型前，使用符合IEC 60076-14数字孪生模型的仿真工具，输入当地气候数据与负载图谱，量化评估20年运维周期内的热老化损失，从而在安全性与经济性之间获得全局最优解。
