沙漠地区变压器散热器如何进行防沙堵设计？

在全球能源基础设施中，变压器扮演着至关重要的角色，特别是在环境条件恶劣的沙漠地区。沙漠环境对变压器散热器提出了独特挑战，其中沙尘堵塞问题尤为突出。本文将从科学角度详细解析沙漠地区变压器散热器的防沙堵设计策略，帮助电力设备运营商和工程师理解如何优化设备性能，延长使用寿命。

1.沙漠环境对变压器散热器的特殊挑战

沙漠地区变压器的运行环境堪称电力设备面临的"极端环境"之一。不同于普通地区，沙漠环境主要带来三大独特挑战：

● 高密度沙尘颗粒：沙漠地区空气中悬浮的颗粒物浓度可达200-500μg/m³（城市地区通常为50-150μg/m³），且颗粒直径多在10-100μm之间。这些颗粒随着气流不断冲击散热器表面，逐渐在散热翅片间积聚。

● 极端温度波动：沙漠昼夜温差常达20-30℃，导致金属材料频繁热胀冷缩。以铝合金为例，其线性膨胀系数为23×10⁻⁶/℃，1米长的散热器在30℃温差下长度变化达0.69mm。这种反复应力加速了结构件疲劳。

● 低湿度与静电积聚：相对湿度常低于15%，使得沙尘颗粒因缺乏水分粘附而更容易带电。实验测量显示，沙漠沙粒摩擦可产生高达5-10kV的静电电压，加剧颗粒吸附现象。

长期跟踪数据表明，在未采取防护措施的沙漠环境中，散热器气流通道截面积在运行18个月后可能减少40-60%，导致温升增加20-30K，直接威胁变压器绝缘寿命。根据IEEE Std C57.91-2011，油浸式变压器寿命与运行温度呈指数关系，每增加6℃老化速度就翻倍。

表1：不同防护等级散热器在沙漠环境下的性能比较

2.防沙堵设计的核心工程策略

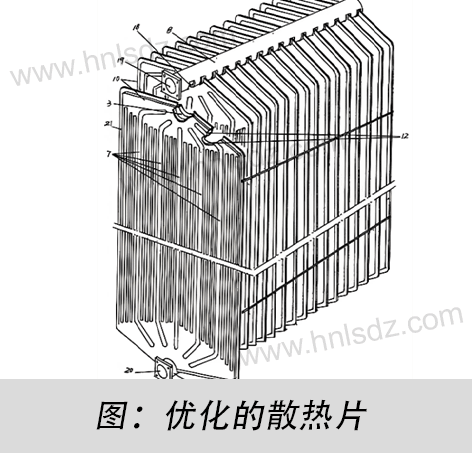

● 空气动力学优化的散热通道设计

空气动力学在防沙设计中扮演着关键角色。与传统直线型翅片不同，沙漠专用散热器采用渐进式变截面流道设计。这一设计的科学依据在于伯努利原理和斯托克斯定律的综合应用。

具体而言，散热片采用前疏后密排列，入口处翅片间距扩大至12-15mm（常规为6-8mm），出口处缩减至8-10mm。这种布局创造了渐进式加速流场，入口处较低的流速（约2-3m/s）允许较大颗粒因重力沉降脱落，而出口处增至4-5m/s的气流速度确保细小颗粒被带走。工程实践表明，这种设计可减少40%以上的沙粒沉积。

基于计算流体力学(CFD)模拟的优化公式可表示为：

V₂ = V₁ × (A₁/A₂) × C_d

其中：

•V₁、V₂分别为进出口流速(m/s)

•A₁、A₂为对应的流道截面积(m²)

•C_d为流道形状系数（经验值0.85-0.95）

此外，翅片表面采用波浪形或锯齿状纹理，利用边界层分离效应产生局部涡流。这些微涡流持续扰动使颗粒难以稳定附着，实验数据显示可降低15-20%的积沙量。

● 材料科学与表面工程的创新应用

材料选择不仅关乎耐腐蚀性，更直接影响沙尘附着特性。目前先进设计采用三层复合处理方案：

（1）基底材料：选用AA3003-H14铝合金，其屈服强度达145MPa，优于常规AA1100的90MPa。更强的机械性能抵抗沙粒冲击造成的微塑性变形。

（2）中间层：通过微弧氧化工艺生成10-15μm厚多孔Al₂O₃陶瓷层，孔隙率控制在15-20%。这种结构既保持良好导热性（热导率约15W/m·K），又提供表面硬度（HV≥800）。

（3）功能涂层：涂覆含氟聚合物改性硅氧烷涂层，表面能降至18-22mN/m（水接触角＞110°）。低表面能使沙粒与基底间的范德华力减弱，实测显示积沙量可减少60%。

值得强调的是，这种复合处理的热阻增加有限。计算表明总附加热阻仅0.0025m²·K/W，对散热性能影响不足2%，却显著提升了耐久性。

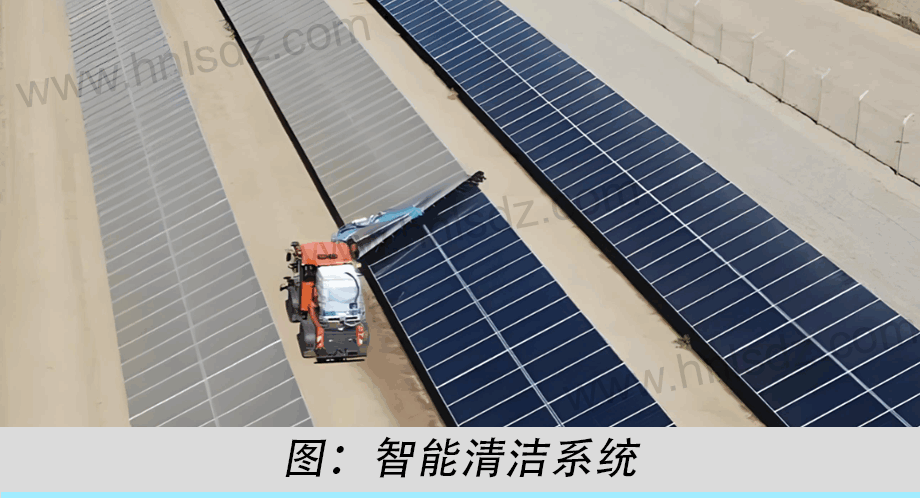

● 智能化自清洁系统集成

现代防沙设计已从被动防护转向主动维护。智能化系统主要包括三个子系统：

（1）实时监测系统：

–压差传感器：测量散热器进出口压差，精度±5Pa。

–红外热像仪：监测表面温度分布，分辨率0.1K

–颗粒物传感器：激光散射式，检测范围0.1-100μm

（2）清洁执行机构：

–脉冲气流装置：0.5-0.8MPa压缩空气，脉冲宽度50-100ms。

–旋转刷系统：碳纤维材质，转速30-60rpm

–定向冲洗喷嘴：流量5-8L/min，压力0.3MPa

（3）控制系统：

–基于模糊逻辑的智能判断算法

–可学习当地沙尘暴发生规律

–预测性维护提醒功能

系统运行时，当检测到压差增加15%或温度上升5K时，自动启动清洁程序。现场数据显示，这种系统可将人工维护需求减少70%，并避免85%的因积沙导致的过热故障。

表2：不同清洁方式对散热性能的影响对比

3.国际标准与最佳实践参考

沙漠环境变压器的设计必须兼顾国际通用标准与地区特殊要求。关键参考标准包括：

1.IEC 60076-22-1：专门针对高温气候的电力变压器标准，规定环境温度50℃下的性能要求。

2.IEEE Std C57.12.00-2015：包含密封要求，建议沙尘环境采用IP55及以上防护等级。

3.ANSI/IEEE C57.96：指导沙尘条件下的负载能力计算，建议沙漠地区额定容量降低系数取0.85-0.92。

在实际工程应用中，中东地区的经验尤其值得借鉴。迪拜水电局(DEWA)规范要求沙漠变压器散热器必须：

•通过2000小时盐雾试验

•自清洁周期不超过3个月

•10年内翅片堵塞率不超过20%

沙特SEC标准则额外要求进行"沙尘老化加速试验"：在8m/s风速下喷射ISO 12103-1 A2级试验粉尘500小时，之后压降增加不得超过初始值的30%。

结论与未来展望

沙漠地区变压器散热器的防沙堵设计是一项融合流体力学、材料科学和智能控制的系统工程。通过气流优化、材料创新和智能维护的协同作用，现代设计已能有效应对沙漠严酷环境。随着纳米涂层技术、自修复材料和AI预测性维护的发展，未来5-10年将出现更先进的解决方案。

电力设备运营商应当注意，防沙设计不是简单的附加组件，而是需要从系统角度整体优化。建议每3年进行一次全面的热性能评估，并参考最新国际标准更新设备规范。通过科学的防沙设计和规范的运维管理，完全可以使沙漠变压器的使用寿命接近常规地区水平，为可再生能源开发和电网扩展提供可靠保障。
