如何知道变压器线圈电流密度的安全阈值是多少呢？

变压器作为电力系统中不可或缺的核心设备，其线圈电流密度的安全阈值直接关系到设备的可靠性、效率和使用寿命。本文将详细解析变压器线圈电流密度的关键影响因素、国际标准参考值、计算方法以及优化策略，帮助您全面理解这一专业参数。

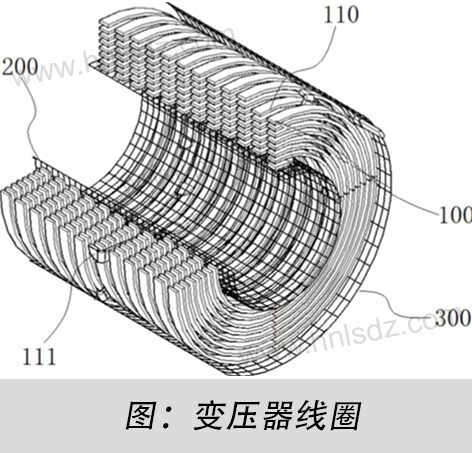

1.电流密度的定义与重要性

电流密度是指单位截面积导体中通过的电流量，通常用J表示，单位为A/mm²。在变压器设计中，电流密度是一个核心参数，它直接影响着以下几个关键性能指标：

● 温升效应：根据焦耳定律(Q=I²Rt)，电流通过导体时会产生热量。当电流密度过高时，线圈的电阻损耗(铜损)会显著增加，导致温度快速上升。经验表明，电流密度每增加1A/mm²，绕组温升可能提高8-12℃。

● 绝缘老化：变压器绝缘材料的寿命遵循"10度法则"—温度每升高10°C，绝缘老化速度加倍。长期过高的电流密度会加速绝缘劣化，缩短变压器使用寿命。

● 机械强度：大电流会产生显著的电磁力，特别是在短路情况下。适当的电流密度可以确保线圈有足够的机械强度抵抗这些电磁应力。

● 效率优化：电流密度与损耗直接相关，选择合理的电流密度可以在制造成本和运行效率之间找到最佳平衡点。

国际电工委员会(IEC)和IEEE标准都强调，电流密度选择必须综合考虑温升限制、绝缘等级、冷却方式和预期寿命等因素，而非单纯追求高密度设计。

2.影响安全阈值的关键因素

变压器线圈电流密度的安全阈值并非固定值，而是受多种因素共同影响的动态参数。以下是主要影响因素及其作用机制：

● 绝缘材料等级

绝缘材料的热等级决定了变压器允许的最高工作温度，进而限定了电流密度的上限。常见绝缘等级与温度限值如下表所示：

较高等级的绝缘材料允许更高的电流密度，但成本也显著增加。实际选择时需要权衡经济性和性能要求。

● 冷却方式

冷却效率直接影响热量散发速度，是决定电流密度阈 值的关键因素：

● 自然风冷(AN)：依靠空气自然对流，散热能力有限， 电流密度通常控制在2.0-3.0A/mm²

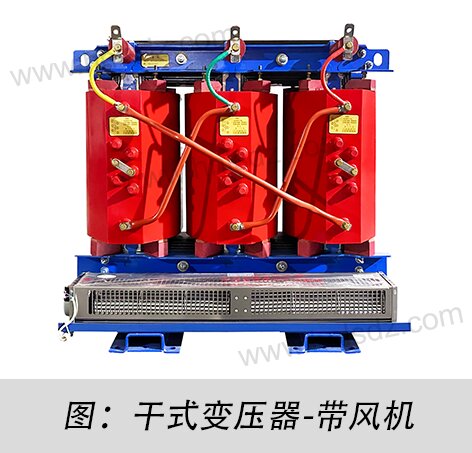

● 强制风冷(AF)：使用风扇强制对流，散热效率提高 30-50%，允许电流密度可达3.0-4.0A/mm²

● 油浸自冷(ONAN)：变压器油的热容比空气大，电流 密度可达3.5-4.5A/mm²

● 油浸风冷(OFAF)：结合油冷却和强制风冷，电流密 度可达4.0-5.5A/mm²

● 水冷：最高效的冷却方式，电流密度可达 6.0A/mm²以上

● 工作周期与负载特性

负载特性对电流密度选择有显著影响：

● 连续额定负载：需要保守的电流密度设计

● 间歇性负载：可根据负载周期采用较高电流密度

● 短时过载：需要考虑短时过载能力，通常允许短时(30分钟)电流密度超过额定值20-30%

IEEE Std C57.91-2011提供了详细的负载导则，建议对于预期有周期性过载的变压器，额定电流密度应降低15-20%。

3.国际标准与计算方法

● 主流国际标准参考

不同标准体系对电流密度的规定有所差异：

•IEC 60076系列：推荐油浸式变压器电流密度一般不超过4.8A/mm²

•IEEE C57.12.00：规定温升限值，间接约束电流密度

•GB 1094：与IEC基本一致，对干式变压器有更严格限制

实际工程中，电流密度计算需要结合以下公式进行详细热评估。

● 电流密度计算公式

基本电流密度公式为：

  其中：

•J：电流密度(A/mm²)

•I：绕组电流(A)

•A：导体截面积(mm²)

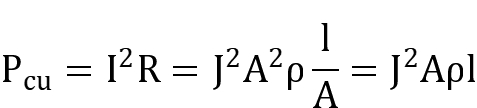

更精确的热评估需要考虑损耗和散热平衡：

其中：

•P_cu：铜损(W)

•ρ：导体电阻率(Ω·mm²/m)

•l：导体长度(m)

•ΔT：温升(℃)

•h：散热系数(W/m²℃)

•A_s：散热表面积(m²)

通过联立这些方程，可以建立电流密度与温升之间的定量关系，进而确定安全阈值。

4.工程实践中的优化策略

● 导体材料选择

铜和铝是变压器线圈的两种主要材料，其特性比较如下：

虽然铜的成本较高，但其优异的导电性能允许更高的电流密度，特别适用于空间受限的应用场景。铝导体则需要更大的截面积来达到相同的载流能力，但重量和成本优势明显。

● 先进冷却技术

现代变压器设计中采用多种创新冷却技术来提高电流密度阈值：

•轴向油道设计：在绕组内部设置垂直油道，提高油流速度，散热效率提升30-40%

•导向冷却：使用挡板引导油流直接通过热点区域，可降低局部温升15-20°C

•喷雾冷却：在绕组顶部设置油喷雾装置，特别适用于大容量变压器

•蒸发冷却：采用特殊冷却介质，利用相变潜热大幅提高散热能力

这些技术可以使电流密度在传统基础上提高15-25%，同时保证设备可靠性。

结论与建议

变压器线圈电流密度的安全阈值确定是一个多因素优化问题，需要综合考虑绝缘等级、冷却方式、负载特性和经济性等因素。在实际工程中，我们建议：

1.对于常规应用，参考IEC或IEEE标准的推荐范围

2.对于特殊应用，进行详细的热设计和电磁分析

3.定期监测运行温度和绝缘状态，及时发现异常

4.考虑全生命周期成本，而非仅关注初期投资

通过科学选择电流密度，可以确保变压器在可靠性、效率和经济性之间达到最佳平衡。如需更精确的设计指导，建议咨询专业变压器设计工程师或参考最新的国际标准文献。
