光伏逆变器变压器的引出线为何要耐UV？

—深入解析关键防护需求

在光伏发电系统的核心区域，逆变器变压器如同一位无声的“能量翻译官”，将太阳能板产生的直流电高效转化为电网兼容的交流电。这一关键设备的长期稳定运行直接决定了整个电站的发电效率与投资回报。

然而，一个常被忽视却至关重要的细节—变压器引出线的耐紫外线（UV）能力，往往成为系统可靠性的潜在短板。本文将深入探讨为何耐UV性能是光伏逆变器变压器引出线不可或缺的“防护铠甲”。

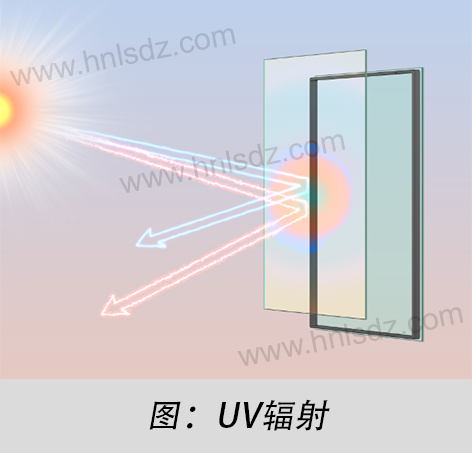

1.严酷挑战：光伏环境中的UV辐射及其破坏力

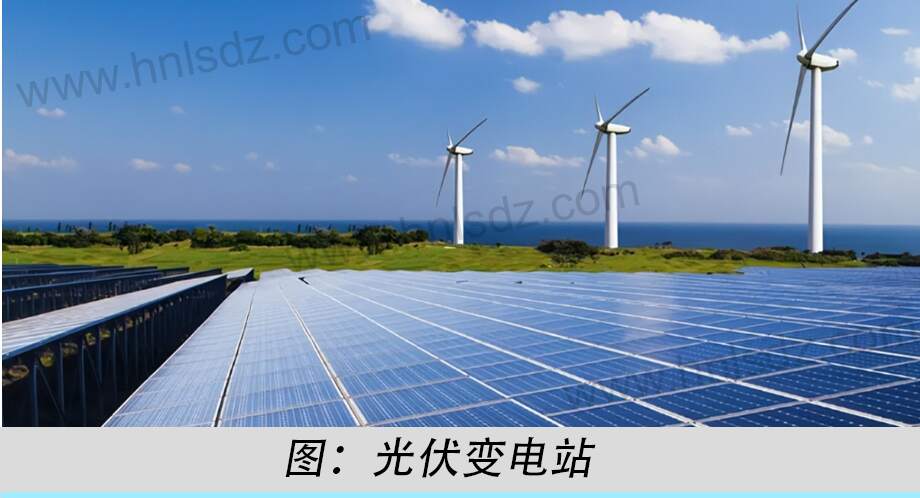

光伏电站大多安装在开阔无遮挡的区域（如地面电站、工商业屋顶），以实现最大化的太阳光接收。这种布局使得系统中的设备，尤其是暴露在外的变压器引出线电缆，长期直接暴露在强烈的太阳光下。

● 高强度与持续性UV辐射：

● 紫外线成分 (UV Component): 太阳光谱中，紫外线（特别是UV-A 315-400 nm 和 UV-B 280-315 nm）虽然只占约5-8%的总能量，但其光子能量高，具有极强的化学破坏潜力。

● 累积效应 (Cumulative Effect): 光伏系统设计寿命通常为25年或更长。在这漫长的服役期内，引出线电缆承受的是数万小时不间断的UV辐射照射。即使单日辐射强度看似不高，长期的累积效应也极为显著。

● UV辐射对电缆绝缘材料的破坏机理：
UV辐射对高分子聚合物（如常用的PVC, XLPE, 硅橡胶等）的破坏是一个复杂的光氧化降解过程：

● 引发 (Initiation): 高能UV光子被材料分子吸收，足以打断聚合物分子链中的化学键（尤其是C-H, C-C键），生成高活性自由基。氧气（O2）的存在是此过程的关键因素。

● 链式反应 (Propagation): 生成的自由基极其活泼，迅速与周围的氧气分子反应，形成过氧自由基。这些过氧自由基又会攻击邻近的聚合物分子链，夺取氢原子，生成氢过氧化物和新的自由基，引发链式反应。此过程导致分子链持续断裂。

● 分子链断裂与交联 (Chain Scission & Crosslinking):

持续的链式反应导致：

–主链断裂 (Chain Scission): 聚合物分子链变短，材料整体分子量下降。

–（或）交联 (Crosslinking): 在某些情况下，自由基也可能导致分子链之间形成新的连接（交联），使材料变脆。

● 性能劣化 (Performance Deterioration): 上述分子结构的变化最终体现在材料宏观性能的显著劣化：

–脆化、开裂:分子链断裂导致材料失去柔韧性，变得脆硬易碎。在风振、温度变化引起的热胀冷缩或安装应力下，极易产生微裂纹甚至宏观开裂。

–颜色变化:降解过程常伴随发黄、变暗或粉化现象（“粉笔效应”）。

–机械强度下降:拉伸强度、断裂伸长率等指标大幅降低，电缆护套/绝缘层易磨损、撕裂。

–电气性能劣化:表面产生裂纹和微通道后，材料的绝缘电阻下降，介电强度降低，泄漏电流增大。更严重的是，裂纹和微孔为湿气、灰尘和污染物提供了侵入通道，进一步加速绝缘劣化，并可能引发局部放电，最终导致绝缘击穿、短路、甚至电弧起火等严重故障。

表：UV辐射导致电缆绝缘材料性能劣化的因果关系链

2.核心防护：耐UV材料与设计的关键作用

为了抵御上述严峻挑战，光伏逆变器变压器的引出线必须采用具备优异耐UV性能的特种电缆。其防护原理主要体现在材料配方和结构设计上：

● 高性能耐UV聚合物基材：

● 原理：选择本身具有较高紫外光吸收阈值或较强分子键能的材料，减少UV光子引发降解的可能性。

● 常见材料：

–交联聚烯烃 (XLPO / XLPE): 通过交联改善耐热、耐环境应力开裂性，配方中需添加足量高效UV稳定剂。

–硅橡胶 (Silicone Rubber): 以无机Si-O-Si为主链，键能远高于有机物的C-C键，天生具有极佳的耐候性和耐UV性，耐高低温范围宽（-60°C至+180°C+），柔韧性保持好。是高端光伏应用的首选之一。

–氟塑料 (如ETFE): 具有卓越的耐化学性、耐高温性和近乎完美的耐UV性（C-F键能极高）。常用于要求苛刻的环境。

● 效果：这些基材本身对UV辐射的初始抵抗能力更强，为整个防护体系打下坚实基础。

● 高效UV稳定剂系统：

● 原理：即使是最好的基材，在长期强UV下也需要额外保护。UV稳定剂通过不同机理协同工作：

–紫外线吸收剂 (UVA - Ultraviolet Absorbers): 作用如同“内部防晒霜”。其分子能优先高效吸收高能量的UV光子（吸收光谱覆盖UV-A/B），并将吸收的能量以无害的低热量形式（热能）释放出去，阻止UV光子被聚合物分子吸收。常见类型如苯并三唑类、二苯甲酮类。

–受阻胺光稳定剂 (HALS - Hindered Amine Light Stabilizers): 这是最关键的耐UV组分。HALS本身不吸收UV光，而是作为“自由基清除剂”。它们能高效捕获并中和光氧化过程中产生的破坏性自由基（如烷基自由基R•， 过氧自由基ROO•），中断链式反应，显著延缓材料降解。其作用具有再生循环特性，提供长期保护。

–淬灭剂 (Quenchers): 较少单独使用，主要作用是将聚合物分子吸收激发态的能量转移走并耗散掉。

● 协同效应 (Synergistic Effect):一个精心配方的稳定剂体系通常包含UVA和HALS。UVA是第一道防线，减少UV侵入；HALS作为第二道防线，清除漏网的自由基。两者协同提供1+1>2的保护效果。

● 效果：足量、匹配的高效稳定剂系统是保证电缆在25年+生命周期内抵抗光氧老化、保持机械和电气性能稳定的核心关键。劣质电缆往往在此项偷工减料。

● 优化的护套层厚度与结构：

● 原理：UV降解通常从材料表面开始，逐渐向内部渗透。增加耐UV护套层的厚度，相当于为内部的绝缘层和导体设置了更厚的防护屏障，延缓了UV破坏到达关键绝缘层的时间。

● 结构设计：对于特别严酷的环境（如沙漠、高原），可采用双层护套结构：外层使用高浓度耐UV材料（如含炭黑）作为牺牲层，内层则侧重于其他性能（如阻燃、耐油）。

● 效果：延长了电缆的整体耐候寿命，为核心绝缘层提供更可靠的保护。

表：光伏逆变器变压器引出线常用耐UV电缆材料对比

3.标准保障：国际规范对耐UV性能的严苛要求

为确保全球光伏应用的安全性与可靠性，相关国际标准对电缆（包括变压器引出线）的耐UV性能提出了明确且严格的测试要求。合规性认证是选择电缆时不可或缺的环节。

● 核心标准 (Core Standards):

● IEC 62930 (Ed 1.0 & 2.0):这是专门针对“额定电压1.5kV直流光伏系统用电缆”的国际标准。其最新版（Ed 2.0）大大强化了耐UV测试要求。

● UL 4703:北美市场广泛认可的“光伏线缆调查大纲”标准。

● EN 50618 (欧洲):基于IEC 62930 Ed 1.0，但被更新的IEC 62930 Ed 2.0取代趋势明显。

● 通用耐候性标准:如 IEC 60068-2-5 (试验 Sa: 模拟地面上的太阳辐射) 或 UL 1581 Sec 1200 (UV Exposure Test) / UL 746C (Polymeric Materials - Use in Electrical Equipment Evaluations) 也常被引用或作为基础测试方法。

● 关键测试方法 (Key Test Methods) - 以 IEC 62930 Ed 2.0 为例：

● 测试原理：将电缆样品暴露在受控的、强化的UV辐射、高温和湿度循环环境中，模拟加速老化过程。

● 测试条件(典型)：

-UV辐射源:通常使用氙灯（模拟全光谱太阳光）或特定波长的UV荧光灯管。

-辐射强度:严格控制在相关波长范围内（如IEC要求UV波段（280-400nm）辐照度达到规定值，通常远高于自然平均水平）。

-温度:高温阶段可达（黑标温度）100°C+，低温或凝露阶段。

-湿度:周期性引入高湿度（如冷凝或喷淋）。

-测试周期:IEC 62930 Ed 2.0要求进行1000小时或更长时间的严苛测试（远超旧版标准）。

● 考核指标(Pass/Fail Criteria):测试后，电缆样品必须满足：

-目视检查:不允许出现严重的裂纹、粉化、发粘、起泡、变色（超出规定范围）。

-机械性能:断裂伸长率（Elongation at Break）的保留率必须大于规定值（如IEC 62930 Ed 2.0要求>70%）。这是衡量材料是否脆化的最直接、最关键指标！抗张强度保留率通常也有要求。

-电气性能:必须通过规定的电压试验（如工频耐压或直流耐压），证明绝缘完整性未受破坏。

● 意义：通过这些严苛的加速老化测试，能够相对可靠地模拟和预测电缆在实际户外环境中长期（如25年）暴露于UV辐射下的性能表现和耐久性。选择明确标识符合最新国际标准（如IEC 62930 Ed 2.0, UL 4703） 的电缆，是保障变压器引出线长期耐UV性能的最重要依据。

4.运维与选型：保障长期耐UV性能的关键行动

● 严格遵循规范选型：

● 行动：明确要求电缆供应商提供符合IEC 62930 Ed 2.0 (全球通用) 或 UL 4703 (北美市场) 等适用标准的完整认证报告，并核实报告的有效性与测试项目的完整性（特别是耐UV测试部分）。

● 原因：认证是产品性能达标的独立第三方证明。符合最新标准是满足25年寿命期耐UV需求的最低门槛。切勿仅凭价格或供应商口头承诺选择电缆。

● 材料考量：根据项目所在地的气候严酷程度（UV强度、温湿度、污染）和预算，参考上文材料对比表选择最合适的耐UV材料类型（XLPO, 硅橡胶等）。

● 规范安装：

● 行动：即使是最好的电缆，也需避免在安装过程中对其施加过度弯曲、拉伸或机械损伤。确保弯曲半径符合制造商要求。在可能暴露的走线路径，尽量利用线槽、桥架或导管提供额外物理防护。

● 原因：安装损伤会严重削弱电缆护套/绝缘层的完整性，为未来UV老化引发的开裂埋下隐患或提供起点。额外的物理防护层能显著减少直接日晒和机械磨损。

● 定期检查与维护：

● 行动：将变压器引出线等暴露电缆纳入电站定期巡检范围。重点关注：

•目视变化：严重的变色（发白、发黄加深）、粉化、表面裂纹。

•触感变化：硬化、脆化（尝试轻轻弯曲，看是否易裂）、发粘。

•结构损伤：磨损、割伤、动物啃咬痕迹。

● 原因：早期发现劣化迹象，可以在问题恶化导致电气故障（短路、接地）或安全事故（火灾）发生前，及时进行预防性维护或更换，避免更大的发电损失和安全风险。检查应特别关注连接端子处（应力集中点）和完全暴露无遮挡的线段。

结论：耐UV性能—光伏电站可靠运行的隐形守护者

光伏逆变器变压器的引出线，作为能量传输的关键环节，其长期暴露在户外严酷环境中的特性，使得卓越的耐紫外线（UV）能力成为一项不可或缺的核心性能要求。强烈的太阳UV辐射通过引发高分子材料的光氧化降解反应，最终可能导致电缆绝缘层脆化、开裂、电气性能丧失，进而引发短路、停机甚至火灾风险。

通过选用高性能耐UV基材（如硅橡胶、优质XLPE）、添加足量高效的UV稳定剂系统（特别是HALS）、结合合理的护套厚度与结构设计，并严格遵循最新的国际标准（如IEC 62930 Ed 2.0, UL 4703）进行选型认证，才能为引出线提供可靠的25年+生命周期防护。规范的安装和定期的维护检查是保障这一性能持续有效的关键环节。
