铜包铝线在变压器中的应用：能否替代纯铜线？哪些场景慎用？

在全球能源效率提升和成本优化的双重驱动下，变压器制造领域正积极探索新材料应用。铜包铝线作为一种兼具成本优势和导电性能的复合材料，近年来在变压器设计中引起了广泛关注。根据国际电工委员会(IEC 60317-32)和美国材料试验协会(ASTM B566)标准，铜包铝线已建立了完整的规范体系，但其在变压器中的适用性仍存在诸多争议。本文将深入分析铜包铝线的技术特性，探讨其替代纯铜线的可行性，并明确指出需要谨慎使用的应用场景，为变压器设计者和采购决策者提供全面的参考依据。

1.铜包铝线的基础特性与优势

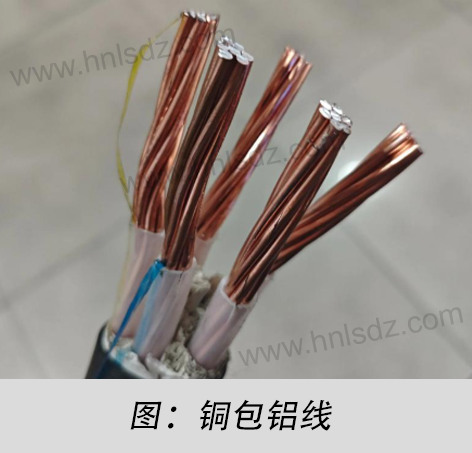

铜包铝线的核心结构是在铝芯表面通过冶金结合方式包覆铜层，这种设计巧妙结合了两种金属的互补特性。从微观结构看，铜层通常占总截面积的10-30%，通过冷压焊接或热扩散工艺实现与铝芯的牢固结合，界面剪切强度可达60MPa以上。这种复合结构带来了以下几方面的显著优势：

● 导电性能平衡：虽然铝的导电率仅为铜的61%(以IACS计)，但由于高频电流的趋肤效应(Skin Effect)，在高频工况下电流主要集中于导体表层。铜包铝线利用这一物理现象，使电流优先通过高导电率的铜层传导。根据Maxwell方程组推导，趋肤深度δ计算公式为：

δ = √(2ρ/ωμ)

其中ρ为电阻率

ω为角频率

μ为磁导率

当频率达到1kHz时，铜的趋肤深度约为2.1mm，这意味着在适当直径的铜包铝线中，大部分电流将在铜层中流动，显著降低整体交流电阻。

● 机械性能改善：纯铝线存在机械强度不足的问题，其抗拉强度约为70-100MPa，而铜包铝线可达到150-200MPa。这是因为铜层不仅提供了额外的强度，还约束了铝芯的塑性变形。同时，铜层显著改善了导线的可焊接性，解决了铝线焊接需要特殊助焊剂的技术难题。

● 成本与重量优势：在当前国际市场(根据LME数据)，铜价约为铝的3.5倍。采用铜包铝线可使材料成本降低30-50%，同时由于铝的密度(2.7g/cm³)仅为铜的30%，还能减轻变压器20-25%的重量，这对大型电力变压器的运输和安装尤为重要。

表1：铜包铝线与纯铜线基本性能对比

2.铜包铝线在变压器中的适用场景

铜包铝线在特定类型的变压器中表现出良好的适用性，但这种适用性高度依赖于工作条件和设计要求。通过分析IEEE Std C57.18.10和IEC 60076系列标准，结合实际应用案例，可以明确以下适合采用铜包铝线的场景：

● 高频电子变压器

开关电源变压器(如PC电源、LED驱动电源)通常工作在20kHz-200kHz频率范围内。在此频段，趋肤深度已减小到0.15-0.5mm，这意味着直径1mm左右的铜包铝线中，90%以上的电流将在铜层中传导。实际测试表明，在100kHz工况下，适当设计的铜包铝线绕组损耗仅比纯铜线高8-12%，但成本可降低35%。TDK和Murata等知名电子元件制造商已在其部分高频变压器产品中采用此技术。

● 低压配电变压器

400V以下的配电变压器对效率要求相对较低(通常η≥95%)，但价格敏感度高。铜包铝线在此类应用中表现出良好的性价比，特别是在负载率常低于50%的场合。南非Eskom公司的研究表明，在630kVA以下配电变压器中使用铜包铝线，在15年生命周期内总拥有成本(TOC)可降低18-22%，这主要得益于材料成本节约和运输安装费用的减少。

● 临时或移动供电设备

工程现场用临时变压器、车载移动变电站等对重量敏感的应用中，铜包铝线的轻量化优势尤为突出。美国军方MIL-STD-704F标准认可的这种应用场景中，重量每减少1kg可节省约$150的运输燃料成本。同时这类设备通常使用时间有限(3-5年)，不必考虑铝的长期蠕变问题。

● 热带气候应用

在东南亚、非洲等高温高湿环境中，铜包铝线表现出比纯铜更好的耐腐蚀性。这是因为铜铝之间形成的电偶腐蚀(Galvanic Corrosion)电位差(0.2V)小于铜-氧化物之间的电位差(0.4V)。马来西亚TNB公司的实地测试显示，在沿海地区，铜包铝线变压器的绕组腐蚀速率比纯铜低30-40%。

3.需要慎用的关键场景与技术限制

尽管铜包铝线具有诸多优势，但在某些严苛工况下仍存在明显局限性，不当应用可能导致变压器性能下降甚至早期失效。根据国际大电网会议(CIGRE) TB 642号技术报告，以下场景需特别谨慎：

● 高压大容量电力变压器

110kV及以上电压等级或50MVA以上容量的变压器对绕组材料的机械强度和长期稳定性要求极高。铜包铝线在此面临三重挑战：

（1）铝的蠕变特性导致在长期机械应力下绕组变形风险增加，根据Larson-Miller参数计算，80℃下10万小时后铝的蠕变量是铜的3-5倍；

（2）大型变压器短路电流可达额定值的25倍，铜包铝线的抗短路能力通常比纯铜低15-20%；

（3）温度循环引起的铜铝界面热应力可能导致微观裂纹，长期使用后接触电阻增加。

● 极端温度环境

北极地区(-40℃以下)或沙漠高温环境(55℃以上)会加剧铜包铝线的性能衰减。低温下铝的电阻温度系数(0.00429/℃)比铜(0.00393/℃)更高，导致电阻变化更显著；高温则加速界面扩散，可能形成脆性CuAl₂金属间化合物。

挪威Sintef研究所的加速老化试验表明，在-50至+80℃温度循环下，铜包铝线的疲劳寿命仅为纯铜的1/3。

● 谐波污染严重电网

现代工业电网中谐波含量可能高达15-20%，这些高频分量会引起附加涡流损耗。由于铝芯的存在，铜包铝线的涡流损耗系数(k_e)比纯铜高1.3-1.8倍，计算公式为：

P_eddy = k_e·(f·B_m·d)²/ρ

其中f为频率

B_m为磁通密度

d为导体尺寸

在THD>8%的场合，铜包铝线变压器的附加损耗可能导致温升超过限值。

● 需要高过载能力场合

铜包铝线的热容比纯铜低约60%，在短期过载时温升更快。加拿大Hydro-Québec的测试数据显示，150%负载下铜包铝线变压器的热点温度上升速度比纯铜快40%，这限制了其在需频繁过载的工业场景中的应用。

表2：铜包铝线在不同场景下的性能风险评估

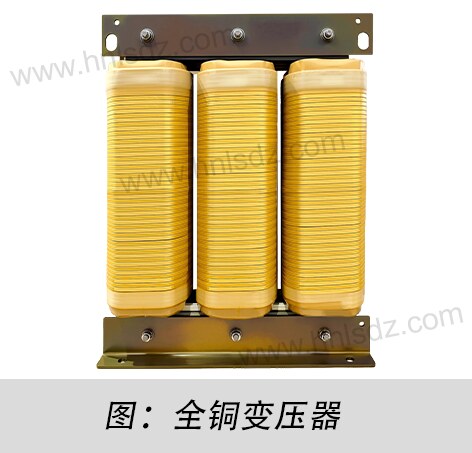

4.替代决策的技术经济分析

判断是否采用铜包铝线替代纯铜线需要系统的技术经济评估，这涉及多参数的综合考量。国际变压器委员会提出的决策矩阵包含以下关键要素：

●全生命周期成本分析

除初始材料成本外，还需计算：

（1）电阻差异导致的运行能耗成本，公式为：

E_loss = (I²·R_CCA - I²·R_Cu)·LF·H·CE

其中LF为负载因子，H为运行小时数，CE为电价；

（2）维护成本差异，铜包铝线变压器通常需要更频繁的紧固检查；

（3）寿命终止残值，铜的回收价值是铝的2-3倍。

●效率与环保权衡

虽然铜包铝线变压器效率通常低0.3-0.8%，但其生产能耗(约15kWh/kg)显著低于铜(约50kWh/kg)。欧盟Ecodesign Directive 548/2014建议，在碳排放敏感地区可适当接受小幅效率损失以换取制造阶段的碳足迹降低。

●可靠性工程评估

采用FMEA(失效模式与影响分析)方法系统评估：

（1）铜铝界面失效的检测难度；

（2）故障后果严重度；

（3）现有保护系统的适应性。

通常建议在N-1冗余设计的系统中谨慎引入铜包铝线设备。

●标准符合性验证

不同地区标准对铜包铝线的接受度各异。北美IEEE Std C57.18.10明确允许在特定条件下使用，而中国GB/T 1094.6则要求额外通过型式试验。出口产品需特别注意DNV GL、UL等认证的特殊要求。

结论与建议

铜包铝线作为变压器绕组材料，在中小容量、高频或成本敏感的应用中展现出良好的替代潜力，但其应用必须基于严谨的技术经济评估。我们建议：

1. 在1kVA-2.5MVA范围内的配电变压器、工作频率>10kHz的电子变压器中优先考虑铜包铝线方案，可获最佳性价比。

2. 对高压(≥66kV)、大容量(≥50MVA)、高过载需求(>120%连续)或极端环境的应用，现阶段仍应坚持使用纯铜线以确保可靠性。

3. 采用铜包铝线时，设计上需考虑：增加10-15%的散热余量、采用低热阻绝缘系统、优化绕组支撑结构以补偿机械强度差异。

4. 建立专门的维护规程，重点关注：连接部位接触电阻(建议每2年检测)、绕组松动检查(建议每5年进行)、热点温度监测(建议安装光纤测温)。

随着铜包铝冶金技术和界面处理工艺的进步(如纳米晶铜层、梯度复合等技术)，其在高阶变压器应用中的性能瓶颈有望突破。建议设计人员持续关注ASTM B976/B976M等新标准的发展，在充分验证的基础上逐步扩展应用边界，实现技术可靠性与经济性的最优平衡。
