变压器现场安装时引出线长度不够该怎么办呢？

变压器现场安装是一项复杂且要求严谨的工作，其中高压套管引出线的长度不足是工程师常遇到的棘手问题。这类问题不仅延误工期，更可能因临时处理不当导致接触电阻增大、局部过热，甚至引发设备故障或安全事故。本文旨在提供一套系统、科学且符合国际标准的解决方案，帮助您有效应对这一挑战。

1.问题根源与潜在风险分析

引出线长度不足，表面看是尺寸问题，实则牵涉设计、制造、运输、安装多个环节：

•设计/制造误差 (Design/Manufacturing Deviation)：图纸标注不清、生产时未充分考虑现场裕度。

•运输变形 (Transportation Damage)：大型变压器运输中受震动、撞击导致套管或升高座轻微位移。

•安装基准偏差 (Installation Baseline Error)： 基础预埋件、母线槽/电缆桥架定位不准，设备就位后累积误差超限。

•环境因素 (Environmental Factors)：温度剧烈变化引起金属构件热胀冷缩（尤其在昼夜温差大的地区）。

忽视此问题的后果远超想象：

•致命过热：导线过度紧绷或连接件受力变形，导致有效接触面积锐减，接触电阻剧增，引发持续高温（根据焦耳定律 Q=I²Rt），最终烧毁连接点甚至套管。

•绝缘崩溃：强行拉扯可能损伤导线绝缘层或套管尾部绝缘；空间狭小导致安全净距不足，易引发闪络放电（flashover）。

•机械损伤：导体、套管或支撑件承受额外应力，长期运行导致疲劳断裂、密封失效漏油。

•高昂代价：停运、拆卸返工或更换部件带来巨大经济损失和工期延误。

2.科学应对策略：从应急到根本解决

策略一：专业连接器/延长金具（首选方案）

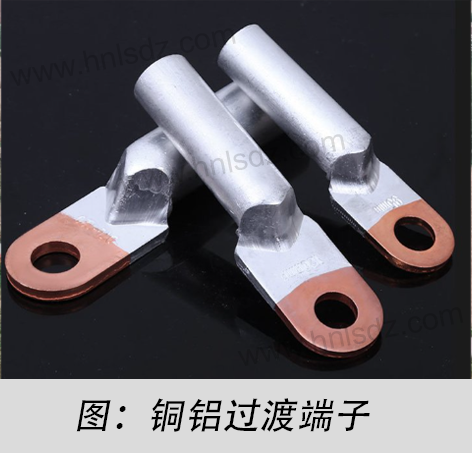

•方案核心：使用符合 IEC 61238-1 或 IEEE Std 386 标准的专用连接器，如高品质的铜铝过渡端子、设备线夹或延长管。

•作用机制：

–无损连接：无需切割原有导线，通过螺栓压接或液压压接方式，将延长段与原有导线在连接器内牢固接合，确保电流顺畅过渡。

–性能保障：优质连接器内部采用特殊工艺（如摩擦焊、钎焊）实现铜铝分子级结合，有效抑制电化学腐蚀，接触电阻远低于 IEC 61238-1 要求值（通常要求不大于等长导体电阻的 1.1 倍）。

–灵活适配：提供不同长度、角度规格，适应现场空间限制。

•关键操作点：

–表面处理：彻底清洁导线和连接器接触面，涂抹抗氧化导电膏。

–扭矩控制：使用校准的扭矩扳手按制造商规定值紧固螺栓，确保压力均匀分布。

–接触电阻测试：安装后必须使用微欧计测量接触电阻，验证连接质量（IEC  60599 推荐交接试验值应稳定且远低于相邻导体电阻）。

•优势：可靠性最高，对设备本体零损伤，符合国际规范，是工业界首选方案。

策略二：导体中间接续（谨慎使用）

•方案核心：当无法使用连接器或长度差较大时，截断原有导线，使用符合 IEC 61238-1 标准的直通型连接管或对接管接入一段同材质、同截面的新导线。

•作用机制：通过压接或焊接方式，在导体中部创造一个新的低阻连接点。

•关键操作点与风险：

–精准切割：切口必须平整垂直，避免线芯散股。

–压接工艺：必须使用与导线截面匹配的模具和压接工具，压接顺序、力度需严格遵循规范（如GB/T 14315 或 IEEE Std 1525），压接后需进行拉力测试和电阻测试。

–绝缘恢复：接续处必须使用与原材料绝缘等级匹配的复合绝缘处理（如冷缩/热缩管+绝缘胶带+防水密封），其绝缘强度需通过工频耐压试验验证。

–空间占用：接续处需占用额外空间，可能影响安全净距。

•适用性：适用于空间充裕、具备专业施工条件的情况，需评估对原有导线绝缘的破坏风险。

策略三：调整设备位置（基础允许时）

•方案核心：若变压器基础设计有调整余量（如采用可调钢垫板），可在安全范围内微调变压器位置，使引出线自然对位。

•作用机制：从源头消除长度差。

•关键操作点：

–评估可行性：需结构工程师确认基础及设备受力状态允许调整，微调后设备重心稳定。

–协同调整：需同步检查所有关联管道（油管、气管）、电缆桥架、母线槽是否适应新位置。

–精确定位：使用激光水准仪（laser level）等精密仪器，确保调整后设备水平度、中心线符合GB 50148 或 IEEE Std C57.12.00要求。

•优势：最彻底的解决方案。

•局限性：受限于基础结构、关联设备布局，调整范围通常很小（几厘米级）。

3.预防胜于补救：设计施工阶段的关键控制

表：变压器引出线设计关键参数表

4.核心公式解读：导体载流量与温升

导体截面积选择不当（即使长度足够）也是常见隐患。核心公式为导体载流量计算：

I = k × S^θ

•I：导体允许的长期载流量（单位：安培, A）

•S：导体标称截面积（单位：平方毫米, mm²）

•k 和 θ：由导体材质、绝缘类型、敷设方式（空气中/埋地）、环境温度决定的经验系数。

表：不同材质导线k值范围参考

温升计算依据：

导体发热功率 P = I² × R (R为导体电阻)。

电阻 R = ρ × L / S (ρ为电阻率，L为长度)。

发热需通过绝缘层散逸到环境中。当发热功率等于散热功率时达到热平衡，温度不再上升。设计时需确保平衡温度低于导体和绝缘材料的最高允许温度（如90℃ for XLPE）。

5.总结与行动建议

变压器引出线长度不足绝非小问题，它是设备可靠运行的重大威胁。每一次强行拉扯的导线，都在累积下一次故障的隐患。优先采用标准化的延长金具是安全高效的首选。导体接续需极其谨慎，务必确保工艺和绝缘恢复符合IEC或IEEE标准。设备微调是理想方案，但受限于实际条件。最根本的解决之道在于源头控制：设计预留充足裕度、利用三维技术进行动态模拟、现场设备就位后精确复测。
