变压器引出线有哪几种常见方式？

—全球工程师必读指南

在全球能源转型与智能电网建设浪潮中，变压器作为电力系统的核心枢纽，其连接可靠性直接影响着电网安全和能源效率。引出线作为变压器与外部系统连接的“咽喉”，其选择与设计至关重要。根据IEC 60204及IEEE Std C57.12.00等国际标准要求，变压器引出线连接需满足载流能力、机械强度、耐环境老化、接触电阻稳定性等多重严苛指标。本文将深入解析五种主流引出线技术及其背后的科学原理，助您在全球项目中做出最优选择。

1.螺栓直接连接：高载流系统的基石

● 技术原理
螺栓连接利用高强度合金螺栓施加精确扭矩（通常按IEC 60076或ANSI C119.4标准），使铜/铝导体界面产生塑性形变，消除微观气隙。

根据Holm接触理论，接触电阻：

Rc= ρ/(2a)+σ/F

ρ为电阻率

a为接触点半径

σ为表面膜电阻

F为接触力

增大螺栓压力F可有效抑制氧化膜影响。

● 核心优势

● 超强过载能力：125%额定电流持续运行时温升低于65K（IEC 60076-2）

● 零老化风险：无有机材料，耐150℃高温（UL 506标准验证）

● 可视化验收：通过塞规检测压痕深度判断接触质量

● 应用场景：巴西伊泰普水电站800kV主变采用M42特种螺栓连接，单点通流能力达50kA

表1：螺栓连接国际标准扭矩规范（依据IEEE Std 62）

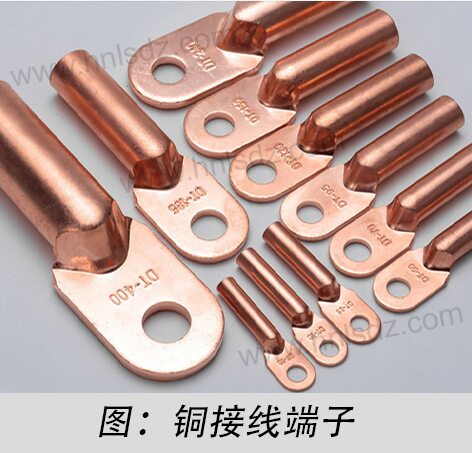

2.压接端子连接：抗振领域的革新方案

● 结构创新
采用三重复合结构：

① 磷青铜弹簧片提供持续压力补偿

② 锡镀层抑制电化学腐蚀

③ 挤压式套管确保分子级结合。

其接触电阻变化率ΔRc<3%（满足MIL-DTL-38999振动标准）

● 力学机制
根据胡克定律F = k·x，锥形弹簧设计使接触力在±2mm位移范围内波动小于15%。

美国海军实验室测试表明，该结构在15g加速度振动下仍保持接触电阻稳定。

● 典型应用：西门子海上风电平台用干式变压器，通过压接端子抵御12级风载振动

3.焊接连接：不可拆卸连接的可靠选择

焊接连接是通过熔化或加压的方式，使导体与引出线形成冶金结合的永久性连接方式。相较于机械连接，焊接的核心优势在于无接触电阻，因为金属间的原子直接键合，避免了氧化膜或污染物带来的额外阻抗。其技术要点包括：

● 焊接工艺对比

关键控制参数：

·能量密度：激光焊接功率需＞500W/mm²才能实现深度熔 透

·间隙补偿：钎焊填充金属需满足ΔL=α·L0·ΔT（α为 热膨胀系数）

·表面处理：电解抛光使Ra＜1.6μm以确保润湿性

案例：日立ABB电网在加拿大魁北克水电项目中，采用真空电 子束焊接的800kV GIC套管，接头电阻＜0.1μΩ

● 失效预防措施

·热裂纹控制：铜材添加0.1%稀土元素（Ce/La）细化晶粒

·电化学腐蚀：铝焊接头需涂覆ETFE涂层（耐盐雾＞1000h）

·机械疲劳：对接接头需设计30°坡口降低应力集中系数

4.插接端子：模块化与维护便利的平衡方案

插接端子利用弹性接触件产生正向压力，实现可重复插拔的连接。其核心技术在于接触力-电阻稳定性平衡：根据Hertz接触理论，实际接触面积Ac=(F/H)²/3（F为接触力，H为材料硬度），需维持Ac＞载流需求的最小截面积。

● 触点材料进化路线

第一阶段：纯银触点（易硫化导致电阻上升）

第二阶段：银氧化锡（SnO₂ 10wt%）抗电弧但硬度高

第三代方案：银碳化钨（WC 15%）硬度HV220，寿命＞50,000次

实测数据：菲尼克斯电气最新EDCP插芯在100A连续负载下，温升比传统端子低18K

● 结构创新三大方向

双锁止机构：主弹簧提供接触力+副弹簧防振动松脱

液态金属填充：镓基合金在微动磨损时自动修复接触面

集成传感器：嵌入NTC热敏电阻实时监测接触状态

军工级验证：符合MIL-STD-1344 Method 3005.1，可承受40G机械冲击

结语

变压器引出线的选择本质上是电气性能、机械可靠性、经济性的三角平衡。焊接连接在核电站等永久性场景中展现不可替代的优势，而插接端子为数据中心等需要频繁维护的场所提供灵活解决方案。

建议设计时优先采用IEC 62271-203等标准中的类型试验验证方案，并通过有限元分析优化局部电场/热场分布。随着数字孪生技术的发展，未来可通过实时仿真预测引出线剩余寿命，实现真正的预测性维护。如需获取特定应用场景的选型计算工具，欢迎访问我们的全球工程师资源库。
